Kosmotýdeník vám již tradičně shrne to nejzajímavější, co se událo v kosmonautice v uplynulých sedmi dnech. Tentokrát se v hlavním tématu – překvapení – nezaměříme na Falcon Heavy, ale na hledání možností, jak vyřešit, že se sonda InSight nemůže proklepat hlouběji pod povrch Marsu. V dalších tématech zamíříme na Měsíc, jak za sondou Beresheet, tak za Chang’e 4. Podíváme se také na první let letounu Stratolaunch.
Kámen nebo písek?
Přístroj HP3 byl na Mars doručen na landeru InSight a robotickou paží vyložen před sondu. Jeho úkolem je protlouct se až 5 metrů pod povrch Marsu. Zde má postupně při svém sestupu měřit tepelnou vodivost půdy a zkoumat, jak to vypadá s teplotou v interiéru Marsu. Pomáhat má taky přístroji SEIS, tedy seismometru při zkoumání vnitřní struktury Rudé planety. Přístroj se však na konci února při prvním pokusu proniknout 50 centimetrů hluboko zasekl a nedaří se s ním dostat níže. Vědci nyní řeší, zda je pod krtkem velký kámen, zda se nezasekl v samotném přístroji, anebo zda není uvízlý v písčitém prostoru, který mu neposkytuje dostatek opory pro další sestup. Řešení tohoto problému je složité, protože nevidíme pod povrch miliony kilometrů vzdálené planety.
Zdroj: https://upload.wikimedia.org/
Již od druhého března, kdy proběhl poslední pokus o zatloukání sondy přístroje HP3, se zkoumá, kde vězí problém, který znemožňuje sondě proniknout hlouběji pod povrch. V uplynulém týdnu pracovali v German Aerospace Center (DLR) na řešení tohoto problému pomocí testovacího exempláře přístroje. Tým se snaží zjistit, zda krtek narazil na skálu, anebo uvízl ve vykotlané prostoře, kterou si vytvořil v písčitém podloží a nyní mu okolní materiál neposkytuje dostatečnou oporu. Tato teorie nicméně potřebuje podrobnější přezkoumání a proto se připravuje transport přístroje HP3 do USA, konkrétně pak do JPL, kde proběhnou další testy včetně nácviku užití robotické paže při řešení tohoto problému.
Zdroj: https://mars.nasa.gov/
Mezitím se na Marsu připravuje další pokus o aktivaci krtka a sledování jeho další činnosti. Zde se mají testy zaměřit zejména na zkoumání toho, zda nedošlo k zaseknutí kabelu krtka přímo v přístroji. V druhé polovině dubna proto krtek provede deset až patnáct minut dlouhý test klepání, při kterém bude kamera na robotické paži IDA sledovat všechny pohyby krytu přístroje, aby se následně mohly analyzovat fotografie a rozhodnout, zda není problém právě zde. Aktivovaný bude i SEIS, který bude poslouchat vibrace způsobené klepáním tak, aby pomohl odhalit, jak vypadá práce hrotu a do čeho naráží, či zda vůbec do něčeho naráží. To může objasnit analýza dat ze seismometru.
Mezitím v následujících dnech dorazí testovací exemplář HP3 do USA, kde v JPL proběhnou zajímavé testy. Budou se zkoušet různé procedury použití robotické paže landeru, které by napomohly přístroji HP3. Vyzkouší se jak model zaseknutí kabelu v přístroji, kdy by se přístroj mohl například nadzvednout, tak i druhý scénář. Při něm se pokusí použít robotická paže k přitlačení krtka tak, aby se chytil okolního materiálu a s nabytou podporou se proklepal hlouběji. Nazkoušené scénáře v JPL budou posléze použity na Marsu.
Dodejme pouze, že krtek byl připraven tak, aby si dokázal s kameny poradit. Jednak se dle stavu kamenů na povrchu kolem sondy předpokládalo, že pod povrchem velké kameny nebudou, respektive, že jejich zásah bude málo pravděpodobný a jednak je krtek svým klepáním schopen menší kameny posunout do strany, nebo se po nich svézt a pokračovat v protloukání se našikmo. Držme týmům sondy inSight palce, ať se jim současný problém podaří vyřešit.
Mimochodem, zde se podívejte na panoramatický snímek zachycený kamerou InSight.
Kosmický přehled týdne:
Čínský lander Chang’e 4 a vozítko Yutu 2 úspěšně zvládly již čtvrtý měsíční den. Zde se můžete podívat na aktuální ujetou trasu vozítka, které se pomalu vzdaluje od landeru. Níže naleznete snímek z roveru Yutu 2.
Zdroj: https://i.imgur.com/
V aerodynamickém tunelu Unitary Plan Wind v centru Langley Research Center v Hamptonu ve Virginii proběhlo zajímavé testování zmenšeného modelu rakety SLS v nákladní verzi, které je důležitým krokem před prvním letem této rakety, následovaným pak druhým letem již s lidskou posádkou. Model, který byl pro test použit, dosahuje 0,8 % velikosti skutečné SLS a na snímku přiloženém níže můžete vidět jasně růžovou barvu. Ta při testu reaguje s rychle proudícím vzduchem a ukazuje pod UV světlem, kde dochází k výrazným sonickým proudům. Při pozorování tohoto testu se dá odvodit, jak bude raketa v různých fázích letu reagovat na aerodynamické síly. Jednalo se o první z řady testů zaměřených právě na nákladní verzi této rakety.
Zdroj: https://www.nasa.gov/
Budoucí rozměry lodi Starship od SpaceX budou umožňovat vynášet rozměrné náklady. NASA si proto nechala vypracovat studii na použití tohoto nosiče při vynášení budoucího velkého teleskopu LUVOIR, což by mohl být nástupce JWST. Samotná studie ještě není k dispozici, nicméně NASA uvolnila alespoň zajímavou vizualizaci takového nákladu v lodi Starship.
Zdroj: https://www.nasa.gov/
Přehled z Kosmonautixu:
Poslední týdny se trochu opakujeme, ale tento týden se toho v kosmonautice dělo opravdu hodně! Pojďme se podívat, o čem všem u nás za posledních sedm dní vyšly články. Standardně vydáváme dva články denně, tentokrát to bylo občas i více. Začali jsme pohledem na velmi zajímavý připravovaný přístroj, který bude na Marsu vyrábět kyslík. Podívali jsme se také na probíhající evropskou misi Bepi Colombo, kterou čeká dlouhý přelet. Živě jste mohli sledovat výstup kanadského astronauta a americké astronautky z Mezinárodní vesmírné stanice. V úterý již tradičně došlo na další díl seriálu o stanici Mir, který nás tentokrát vzal do roku 1992. Soukromá firma RocketLab se pochlubila novou družicovou platformou, která nese jméno Photon. První skutečně velký projekt evropské sondy prošel velmi důležitým milníkem, takzvaným zhodnocením CDR. Tento týden byl ve znamení příprav na první komerční start Falconu Heavy. První pokus o náš Živě a česky komentovaný přenos nevyšel, protože zlobil vítr ve vysokých výškách atmosféry. Druhý pokus proběhl naprosto ukázkově. Podívali jsme se také na zkoušku tak trochu jiného raketového motoru od Northrop Grumman. Živě jsme sledovali bohužel neúspěšný pokus izraelského landeru o přistání na Měsíci. Své první vědecké výsledky představuje evropsko-ruská sonda TGO, která obíhá po nízké oběžné dráze kolem Marsu. Space Transportation je jméno nového čínského soukromého startupu, který se pokouší o stavbu kosmických raket. Fascinující snímky z prvního komerčního letu rakety Falcon Heavy jsme vám shrnuli do článku. Na oběžné dráze se mezitím do problémů dostal Intelsat 29e, který zřejmě potkala závažná nehoda. Na závěr se můžete pokochat snímky historicky prvního letu letounu Stratolaunch.
Snímek týdne:

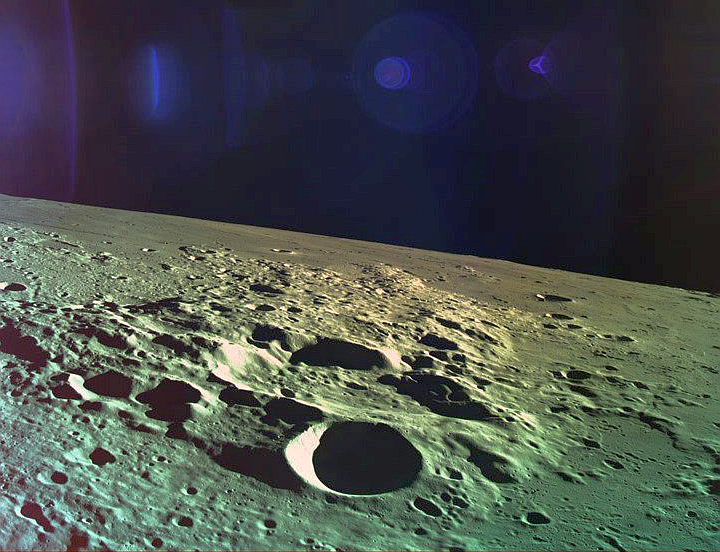

Izraelská sonda Beresheet od SpaceIL bohužel svého cíle – přistání na Měsíci – nedosáhla. Nicméně i tak se jedná o významný dílčí úspěch na cestě soukromých společností v kosmickém prostoru. Stala se například první soukromou sondou, která dokázala dosáhnout oběžné dráhy Měsíce. Bohužel však během přistávacího manévru vypadl motor a jeho zprovoznění po restartu počítače již nestačilo ke zbrzdění sondy, která dopadla na Měsíc rychlostí přesahující 130 metrů za sekundu. Poslední snímek, který doručila, však ukazuje, že na palubě byla kvalitní kamera, která nám mohla přinést krásné detailní snímky povrchu. Takhle se alespoň můžeme podívat na Měsíc ještě z oběžné dráhy. Pozitivní je, že velmi pravděpodobně započne příprava landeru Beresheet 2.0. Dokonce se zdá, že tentokrát by se na projektu mohly výrazněji podílet státní finance.
Zdroj: https://pbs.twimg.com/
Ačkoli si můžete prohlédnout náš včerejší článek, kde je mnoho skvělých fotografií ze startu Falconu Heavy, neodpustím si, abych se s vámi nepodělil ještě o tento snímek. Ten z podhledu ukazuje dva klesající boční stupně Falconu Heavy, které poté úspěšně jen s minimálním rozestupem přistály na Floridě a budou použity pro další let. Navíc, jak poznamenal Dušan Majer, Falcon Heavy vzlétl 12. dubna našeho času, tedy na den kosmonautiky, kdy vzlétl Jurij Gagarin poprvé do vesmíru v roce 1961. V roce 1981 pak vzlétl první raketoplán Columbia STS-1 a to ze stejné rampy jako nyní Falcon Heavy. Krásná paralela.
Zdroj: https://www.flickr.com/photos/spacex/
Video týdne:
Videem týdne bude tentokrát krásnými záběry naplněné video z historicky prvního letu obřího letounu Stratolaunch, který se v sobotu dostal do vzduchu. Více o letu jsme psali zde.
