30. října 2023
Dny a týdny pomalu ubíhají, a tak je tu opět čas na shrnutí toho, co se na texaské základně Starbase, kde SpaceX vyvíjí nejsilnější, největší a nejtěžší raketu, jakou kdy lidstvo postavilo, událo. Zhruba měsíc a půl zpět, kdy vyšel poslední díl našeho seriálu, jsem psal o tom, že SpaceX neúnavně pokračuje v testování prototypů Super Heavy B9 a Starship S25. V tom pokračuje i nadále, i když v polovině měsíce září jsme si stále mohli myslet, že touto dobou už bude druhý integrovaný letový test Super Heavy Starship za námi. Jak si ale dnes popíšeme, celý proces kolem vyřizování nezbytné startovní licence by se mohl díky úřadu U.S. Fish and Wildlife Service (zkráceně FWS), který má mimo jiné na starosti ochranu ohrožených živočichů ještě velmi protáhnout. V tom nejhorším případě až do jara roku 2024.

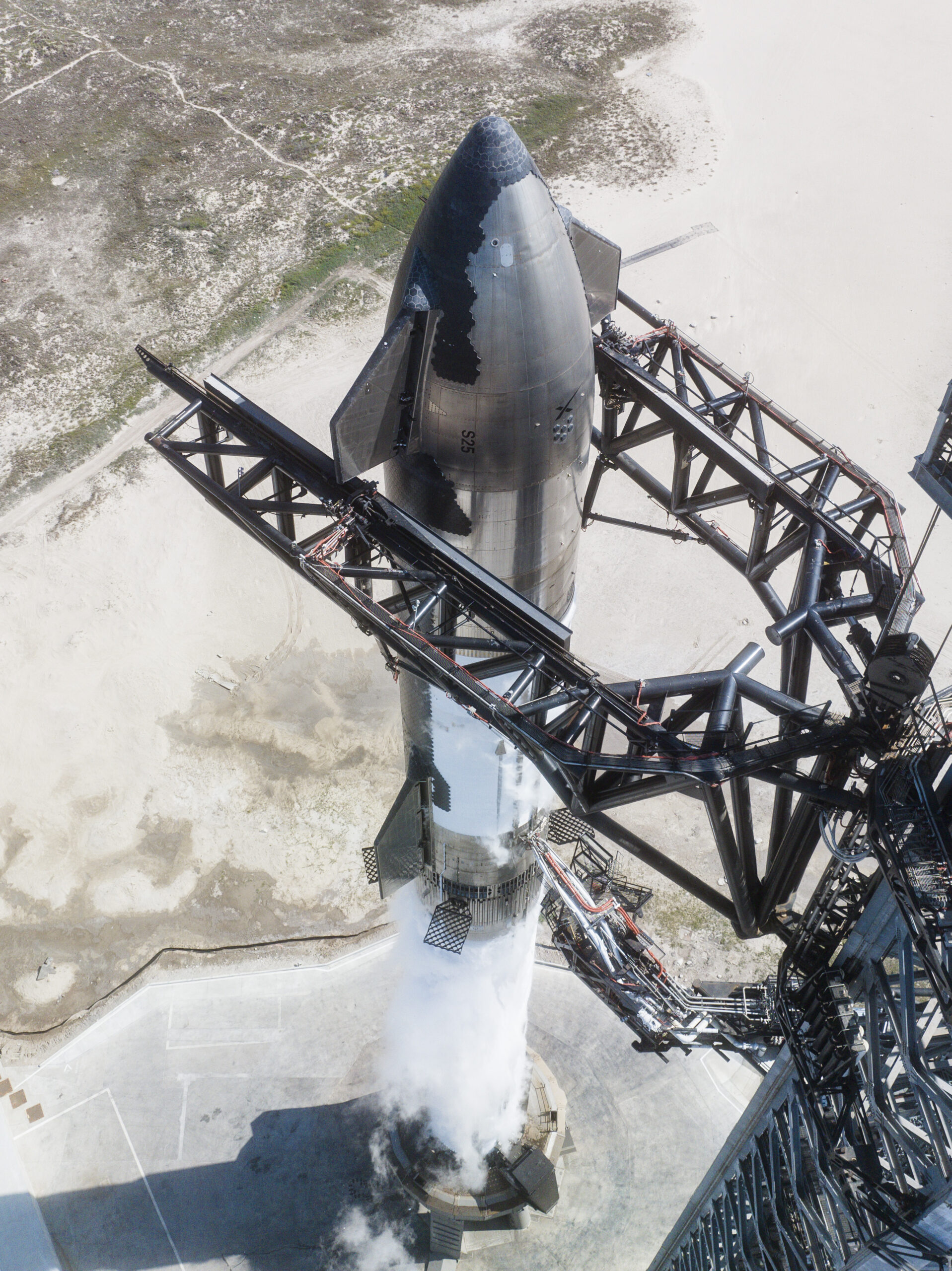

Sestava Super Heavy Starship během testu WDR 24. října
Zdroj: SpaceX
Zaměřme se ale nejdříve na testování sestavy Super Heavy B9 a Starship S25 na orbitální startovní rampě. V minulém díle jsem zmiňoval, že SpaceX považovala oba prototypy za otestované a že nejsou v plánu žádné další testy. Plány se ovšem od té doby změnily a SpaceX se proto rozhodla využít zdržení způsobené úřadem FWS a provést několik testů jak samotné rakety, tak rampy. Celá tato testovací kampaň byla zakončena tzv. testem WDR (Wet Dress Rehearsal). Ten je v podstatě kompletní simulací startovního dne včetně odpočtu. Raketa je natankována pohonnými látkami, proběhne chlazení motorů, je spuštěn systém FireX a celý test je ukončen v bodě, kdy by za normálních okolností došlo k zážehu motorů.

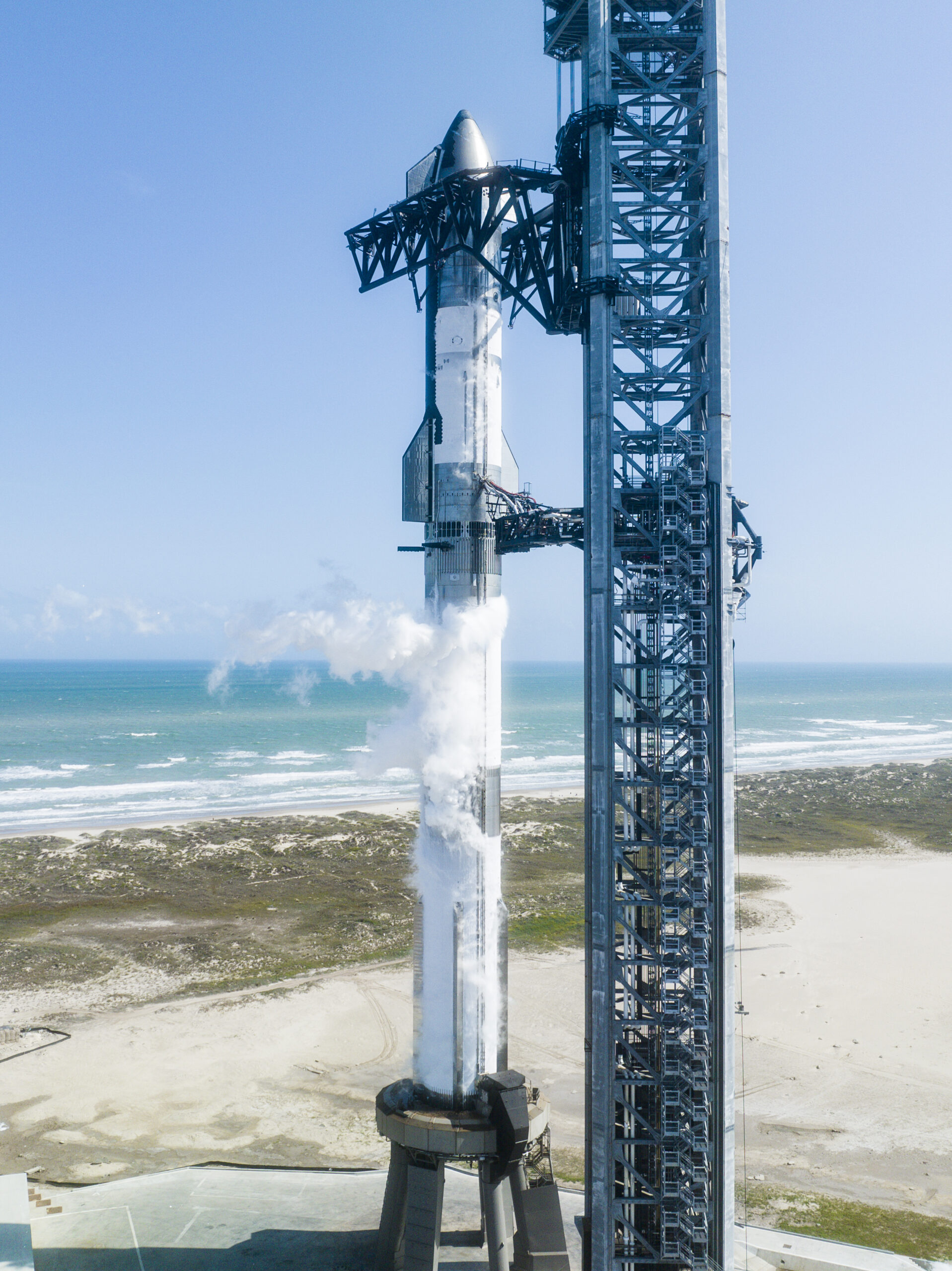

Sestava Super Heavy Starship během testu WDR 24. října
Zdroj: SpaceX
WDR ale předcházel jen o dva dny dříve, tedy 22. října, test tankování Super Heavy. Při něm byla kyslíková nádrž naplněna zhruba z jedné čtvrtiny a metanová z jedné šestiny. Následovalo odčerpání a po pár desítkách minut opětovné tankování s tím rozdílem, že tentokrát byla kyslíková nádrž naplněna zhruba z jedné třetiny a metanová zhruba z jedné čtvrtiny. U Starship S25 jsme tento den mohli vidět pouze venting způsobený chlazením motorů Raptor. Byl také proveden test vodního ochranného systému rampy a čtyři testy vylepšeného protipožárního systému v motorové sekci na Super Heavy B9. Jaký byl účel tohoto testu SpaceX nikde nezveřejnila. Jak jsem ale již zmínil, jen o dva dny později byl proveden WDR test. Ten s největší pravděpodobností probíhal podle plánu, přičemž časový harmonogram odpovídal tomu, který jsme viděli 20. dubna, tedy v den prvního startu Super Heavy Starship. Celý testovací den byl zakončen aktivací vodního systému rampy, který ale nenastal očekávaně jako součást WDR procedury, ale dočkali jsme se zhruba až po dvou hodinách, kdy už byly pohonné látky ze Super Heavy i Starship odčerpány.
Super Heavy Starship na startovní rampě v Texasu
Zdroj: SpaceX
Z tohoto testu SpaceX na X.com zveřejnila fotografie s následujícím komentářem: „Vehicle is ready for the second test flight of a fully integrated Starship, pending regulatory approval.” V překladu: „Sestava je připravena na druhý integrovaný letový test, čeká se na schválení regulačními orgány.” Právě zde ale nastává hlavní kámen úrazu. V cestě druhému startu totiž nestojí FAA, jak si mnozí myslí, ale úřad U.S. Fish and Wildlife Service. Jednou z mnoha povinností tohoto úřadu je ochrana ohrožených druhů živočichů a zde opět přichází na řadu fakt, že jak výrobní areál, tak startovní rampa jsou postaveny v chráněné krajinné oblasti, což značně komplikuje nasazení nových řešení do provozu.

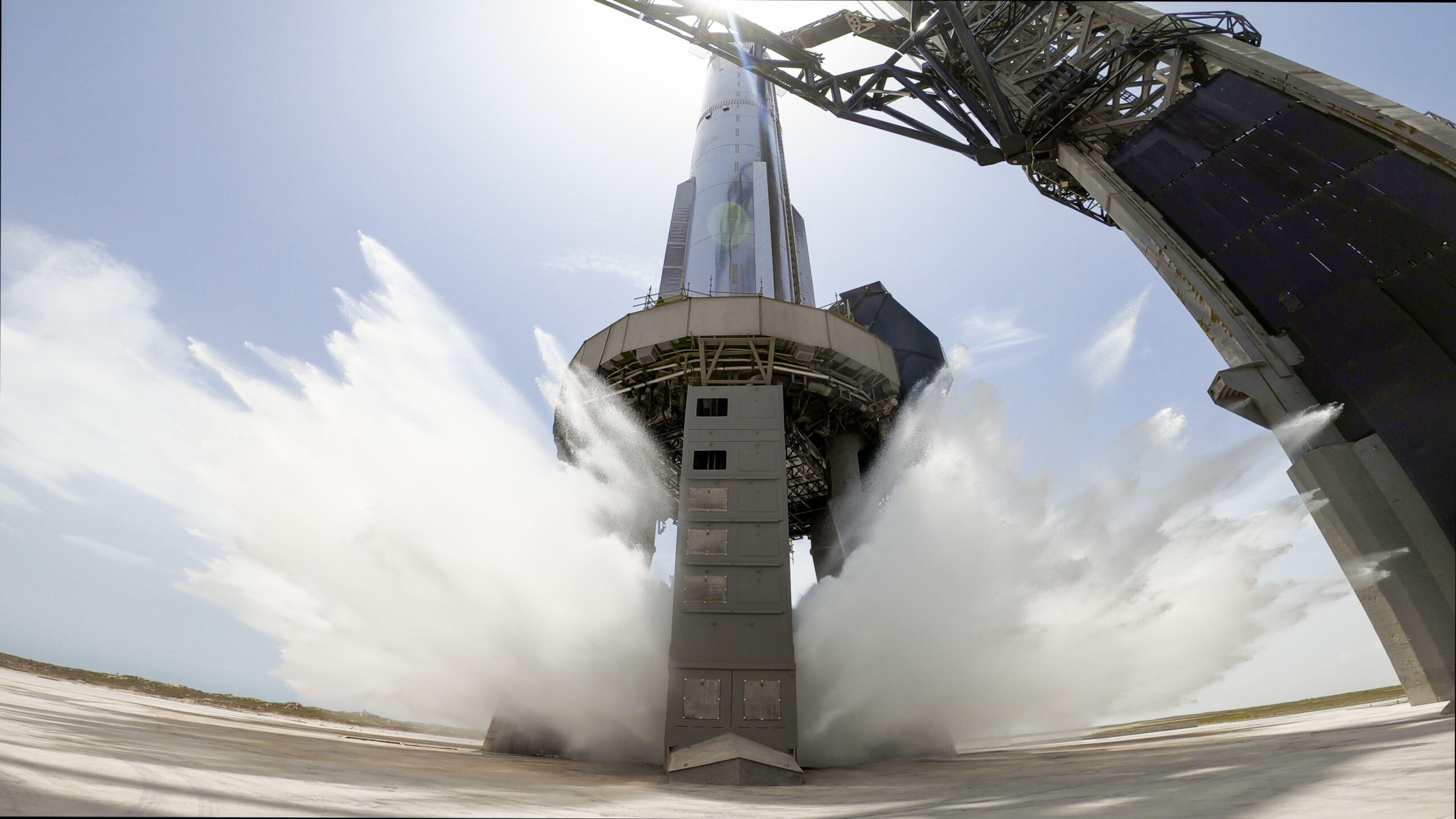

Test vodního systému při plném tlaku z 28. 7.
Zdroj: SpaceX
Konkrétně je nyní řeč o záplavovém systému rampy. Ten se nacházel na seznamu třiašedesáti nápravných opatření, které SpaceX navrhla, aby se pokusila zabránit dalšímu selhání Super Heavy Starship, poškození startovní rampy a ostatní pozemní infrastruktury. Jenže právě tento systém je podle úřadu natolik významná změna, že podle paragrafu 7 zákona o ohrožených druzích je nutné znovu zahájit formální konzultaci, jelikož záplavový systém významně mění dopady projektu na životní prostředí.
V úterý 17. října uvedl mluvčí úřadu FWS ve svém prohlášení, že již obdrželi konečné biologické hodnocení od FAA a FWS má až 30 dní na jeho přezkoumání. Tím ovšem nic nekončí. Právě naopak. Po třicetidenním přezkoumání konečného biologického hodnocení od FAA má Fish and Wildlife Service 135 dní na vydání pozměněného biologického stanoviska. Těchto 135 dní se skládá z devadesátidenního konzultačního období se SpaceX a zbylých 45 dní má FWS na vypracování již zmíněného biologického stanoviska. To následně zašle úřadu FAA, který oznámí, zda jsou pro záplavový systém vyžadována nějaká opatření na ochranu životního prostředí.

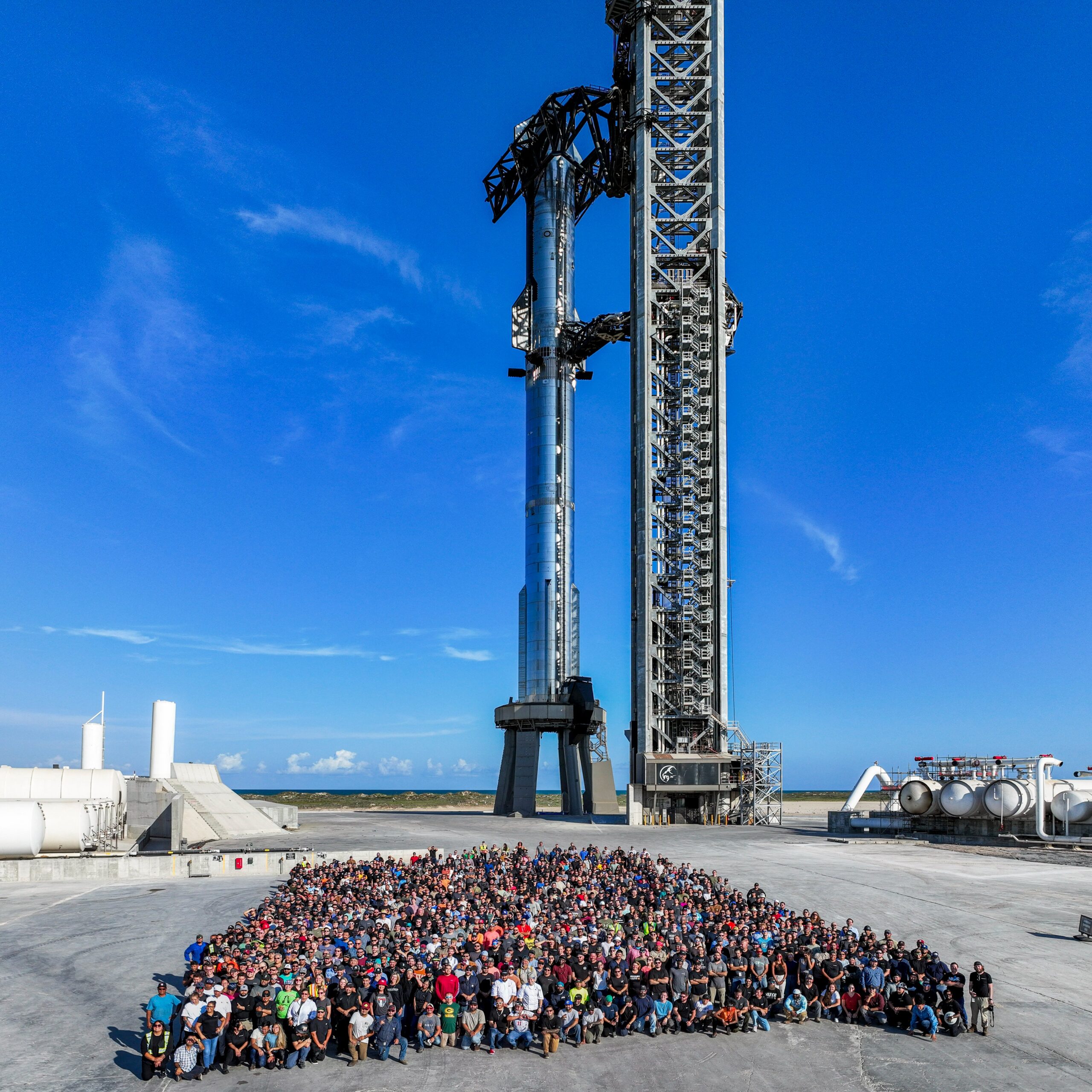

Zaměstanci SpaceX pracující na Super Heavy Starship udělali společnou fotku sestavou na rampě.
Zdroj: SpaceX
Celý proces ohledně vydání startovní licence se tak může ještě pořádně protáhnout. Představitel firmy SpaceX Bill Gerstenmaier minulý týden v rozhovoru pro Ars Technica uvedl následující: „Licencování Super Heavy Starship je v tuto chvíli kritickým bodem pro celý program Artemis a pro realizaci lunárního landeru. Opravdu u tohoto programu potřebujeme vyšší kadenci startů. Šest až osm měsíců dlouhá pauza mezi jednotlivými starty není pro vývoj Super Heavy Starship dobrá. Tempem, jakým se schvalování regulačními orgány pohybuje, by tato prodleva mezi jednotlivými starty mohla teoreticky trvat rok a více.”
Přesuňme se ale nyní ke Starship S26, která v průběhu října absolvovala celkem tři testy, přičemž nejzajímavější z nich byl statický zážeh, který proběhl 20. října. Tomu předcházel tzv, preburner test, neboli test předspalovací komory. Ten se uskutečnil 18. října. Zpět ale ke statickému zážehu. K němu SpaceX zveřejnila (jak má koneckonců ve zvyku) videa z dronu, přičemž jsme se dozvěděli, že šlo o simulaci deorbitačního zážehu. Trval přibližně 7 sekund a šlo o zážeh jednoho motoru Raptor Center. Na obě videa ze zážehu se můžete podívat pod tímto odstavcem. 27. října se Starship S26 vydala na cestu zpět do výrobního areálu.
Co se týče dalších prototypů, tak Super Heavy B10, která se pravděpodobně vydá na třetí letový test, byla po třech kryogenních testech v Masseys převezena zpět do výrobního areálu, kde byla přemístěna na stojan. Nyní čeká na instalaci motorů a vylepšení protipožárního systému v motorové sekci, jako má B9. Starship S28 stále prochází přípravou na statické zážehy. SpaceX také soustředila práci na její tepelný štít. Starship S29 byla mezitím převezena do Masseys, kde podstoupila tři kryogenní tlakové testy na testovacím stojanu, který simuluje tah motorů. Po těchto třech testech byla převezena do Rocket Garden.
Stav výrobního areálu ve Starbase
Zdroj: RGV Aerial Photography
Výrobní areál nyní prochází velkou rekonstrukcí, jelikož před nějakým časem se SpaceX rozhodla nahradit všechny výrobní stany jednou pevnou halou, která dostala jméno Starfactory. Všechny výrobní stany byly s výjimkou jednoho zbourány a společně s nimi i Mid Bay, která by poté, co SpaceX bude mít k dispozici další Mega Bay, pozbývala smyslu a namísto nich začala stavba nové haly. Ta pokračuje poměrně rychlým tempem, o čemž se můžete přesvědčit na tomto videu od RGV Aerial Photography. To se ale bohužel nedá říct o rampě v komplexu LC-39A na Floridě, kde se práce zastavily. Důvod tohoto pozastavení prací zatím neznáme a můžeme o tom jen spekulovat. NASA sice SpaceX sdělila, že nepovolí start Super Heavy Starship z komplexu LC-39A, dokud nebude postavena obslužná věž pro Crew Dragon na rampě SLC-40, což ale není důvod k přerušení prací na stavbě rampy.
Nyní se ale podívejme na pár nových informací, které Musk prezentoval v rozhovoru na X.com. Dostalo se nám potvrzení, že zachytávání kosmické lodi Starship pomocí systému Mechazilla na integrační věži je stále v plánu a doplnil, že první pokus o zachycení Starship chce SpaceX uskutečnit na konci příštího roku. Dále sdělil, že první záchyt Super Heavy by měl proběhnout v průběhu příštího roku, přičemž k záchytu by mělo dojít mezi čtvrtou a pátou minutou letu. K vypuštění prvních družic Starlink V3 by mělo dojít také zhruba za rok. U těchto cílů ale Musk neskončil a dozvěděli jsme se tak, že první nepilotovaný let Starship k Marsu chce SpaceX uskutečnit do 3 – 4 let a více startů Super Heavy Starship denně do 4 – 5 let. Obrázek o tom, jak moc realistické termíny to jsou, si může každý udělat sám. Dále Musk sdělil, že Raptory jsou stále vyráběny v Hawthorne.
Na závěr se podíváme na dvě povedená videa ze základny McGregor, kde SpaceX testuje raketové motory Raptor. Na prvním videu můžete vidět klasický Raptor určený pro provoz v atmosféře, který provádí demonstraci přistávacího zážehu na povrch Měsíce.
Na druhém videu můžete vidět vakuovou verzi Raptoru, který byl před zážehem schlazen na teploty, jaké by měl po dlouhém pobytu ve vesmíru.
Aktuální harmonogram letounu WB-57. Plán na podporu při startu Super Heavy Starship je na něm vyznačen tmavě modrou linkou dole a vpravo nahoře.
Zdroj:
Než tento díl ukončíme, pojďme si shrnout všechny aktuálně dostupné informace, předpoklady a odhady a pokusit se odpovědět na otázku, která Vás zajímá nejvíce. Kdy se konečně dočkáme druhého integrovaného letového testu Super Heavy Starship? Jak jste si přečetli v tomto článku, vše nyní záleží především na úřadu FWS, který má (jak již bylo zmíněno) až 135 dní na vydání pozměněného biologického stanoviska, jelikož podle oznámení ze strany SpaceX je po hardwarové stránce vše připraveno ke startu. Pozitivní zprávou je, že členové úřadu FWS byly před pár dny spatřeni při prohlídce startovní rampy, což nám naznačuje, že FWS na této záležitosti pracuje a teoreticky by tak vydání stanoviska mohlo trvat podstatně kratší dobu. Aktuálně se mluví o 6. listopadu jako o možném datu startu, což je ale potřeba brát s velkou rezervou, jelikož jediná informace, která tomuto datu v současné chvíli nahrává, je vydaná námořní uzavírka pro aktivity v oblasti kosmických letů. Co už sice není tak konkrétní, ale z části se shoduje, ale z většiny blíží tomuto termínu, je aktuální harmonogram letounů WB-57, které budou opět vzdušnou snímkovací podporou. V tomto harmonogramu můžeme vidět, že od 3. do 10. listopadu jsou letouny zabrané pro snímkovací podporu. Vydání startovní licence poté, co bude mít FAA všechny potřebné dokumenty od FWS je otázka několika dní. Termín 6. listopadu tedy není definitivně vyloučen, ovšem je velmi pravděpodobné, že dojde k odkladu. Pokud tak chcete být co nejvíc v obraze a nedělá Vám problém angličtina, mohu vřele doporučit Discord server RGV Aerial Photography, kde vždy najdete nejaktuálnější informace. Dále se také určitě vyplatí sledovat oficiální web SpaceX, kde o blížícím se startu informuje firma několik dní dopředu.
Na úplný konec zde najdete pár velmi netradičních fotografií. Na začátku října byla na základně Starbase spatřena Tesla Cybetruck, jak táhla přívěs s velmi drahým nákladem. Cybetruck projel i pod orbitálním startovním stolem a vznikla spousta krásných fotografií. Futuristické auto, před futuristickou raketou.

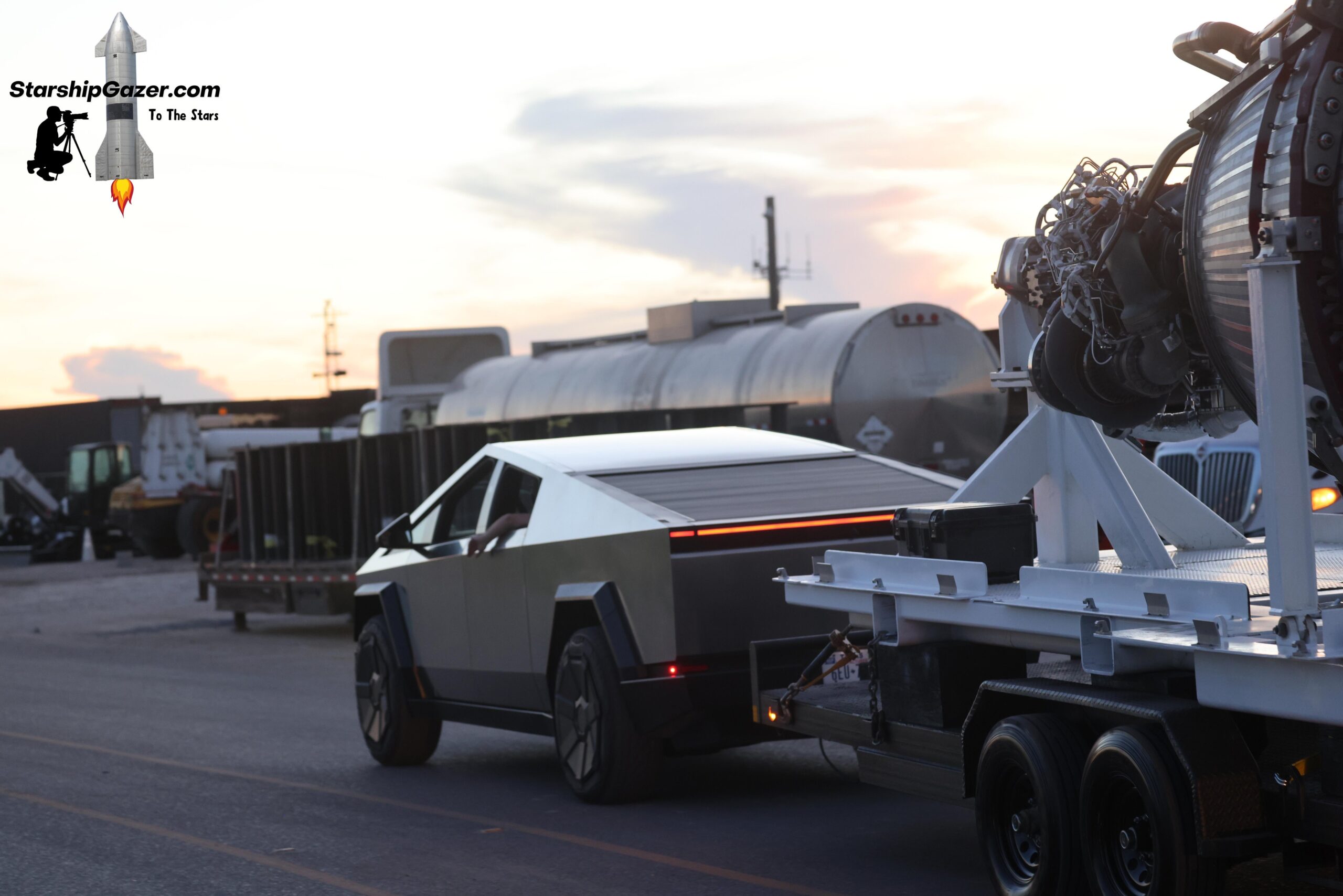

Tesla Cybertruck táhne vakuovou variantu motoru Raptor
Zdroj: Randolph Visuals
Tesla Cybertruck táhne vakuovou variantu motoru Raptor
Zdroj: Starbase Surfer
Tesla Cybertruck táhne vakuovou variantu motoru Raptor
Zdroj: Starship Gazer
A tímto jsme se dostali až na samotný konec článku a já Vám děkuji za přečtení. Seriál Aktuality o Starship je nepravidelný seriál, který zmapuje to nejzajímavější, co se v projektu Superheavy Starship od minulého dílu událo jak na Floridě, tak ve Starbase.
