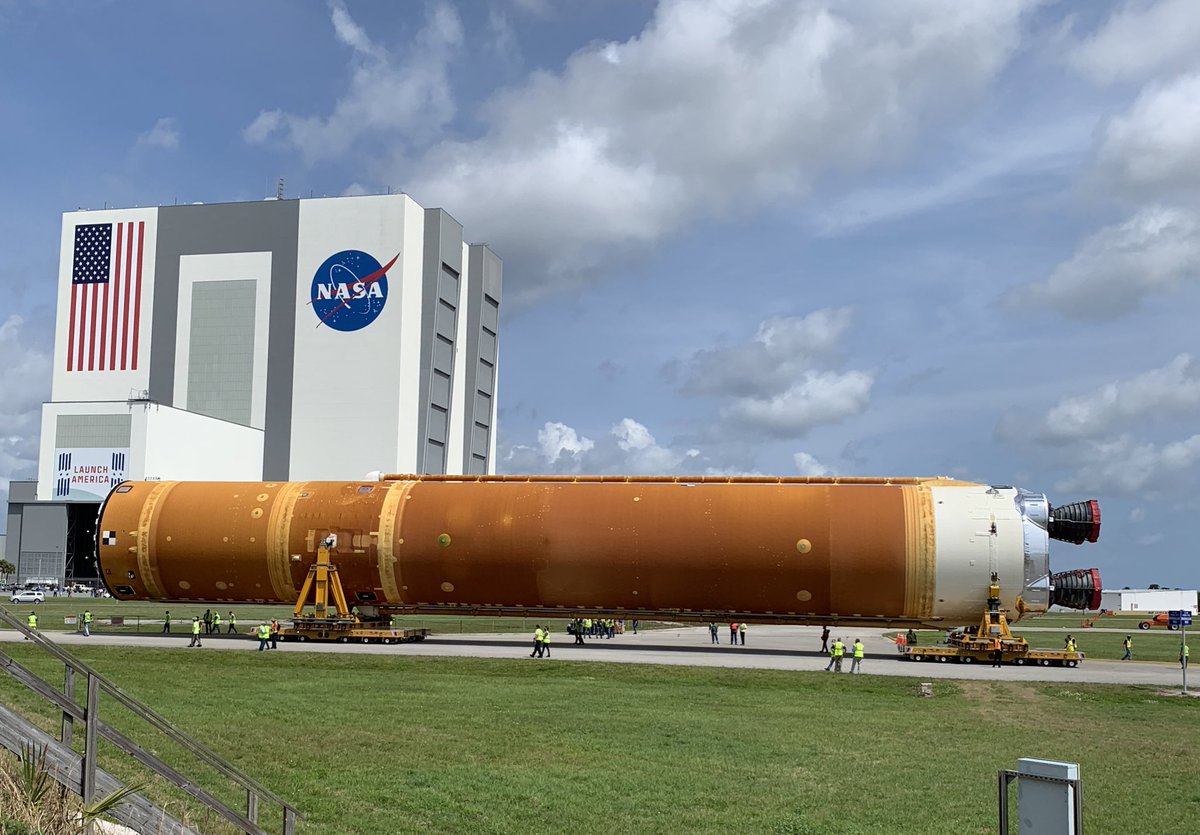

Po renovaci čtyř motorů RS-25 v testovacím stanovišti B-2 ve Stennisově vesmírném středisku byl centrální stupeň nosné rakety Space Launch System naložen do člunu Pegasus. Člun opustil středisko 22. dubna a po plavbě Mexickým zálivem a kolem Floridy doplul 28. dubna do přístaviště poblíž montážní budovy VAB. Následující den byl stupeň převezen pomocí kolových dopravníků do hlavní chodby v nízké části budovy. Protože přípravy na téměř čtyřtýdenní nepilotovaný let kosmické lodi Orion na oběžnou dráhu Měsíce, zakončený návratem do Tichého oceánu, výrazně pokročily i v květnu a červnu, zrekapitulujme si hlavní události, ke kterým došlo od minulého dílu tohoto seriálu. Po vizuální kontrole a přejímce stupně technici nainstalovali uvnitř systémového tunelu na vnější straně stupně destrukční systém pro případ nenominálního letu. Souběžně s tím zahájili renovaci tepelně izolační pěny. Zaměřili se hlavně na příruby mezi jednotlivými konstrukčními prvky stupně v místech, která budou po spojení s pomocnými vzletovými stupni SRB nepřístupná nebo obtížně přístupná.
Zdroj: https://pbs.twimg.com
Většina prasklin v pěnové izolaci vznikla na přírubě mezi intertankem a vodíkovou nádrží. Praskliny se objevily při prosincovém testu tankování pohonných hmot, který zahrnoval záměrné dvouhodinové přerušení odpočítávání s kryogenním palivem v nádržích. Některé z prasklin se zvětšily během lednového a poté březnového zážehu motorů stupně. Nešlo o neobvyklý jev. Potenciál vzniku trhlin jako následek dynamické energie byl předem očekáván.
Praskliny však nevznikly po celém obvodu příruby, což ukazovalo na vliv osmi otvorů v její konstrukci. Během tankování nádrží stupně na stanovišti B-2 byly „suché“ části stupně, tedy přední lem, intertank a motorová sekce proplachovány plynným dusíkem. Když byla vodíková nádrž naplněna, část dusíku ve spodní části intertanku přešla vlivem chladného povrchu kupole vodíkové nádrže, která zasahuje do téměř poloviny intertanku, do kapalného skupenství.
Zdroj: https://www.nasaspaceflight.com/
Otvory v konstrukci příruby umožňovaly odtok tekutého dusíku z vnější části kupole uvnitř intertanku mimo stupeň. Tento kondenzát pak tekl po izolační pěně na přírubě a v prochladlé pěně se tvořily trhliny. Kromě opravy pěny kolem příruby byly proto nyní otvory ucpány, aby se podobná situace již neopakovala. Napříště bude kondenzát dusíku kvůli zmírnění problému s praskáním pěny ponechán uvnitř intertanku.
Po dokončení prací v jižní nízké části budovy VAB byl stupeň v neděli 6. června přesunut na kolových dopravnících do severní části chodby, která se nachází ve vysoké budově. V následujícím týdnu byl stupeň připravován na horizontální vyzdvižení pomocí jeřábů. Nejprve bylo v pondělí 7. června k přednímu lemu stupně připojeno manipulační zařízení nazvané výtažný pavouk. Vyzdvižení stupně však bylo zpožděno dokončováním renovace tepelně izolační pěny.
Ve středu 9. června byl výtažný pavouk zavěšen na háky primárního mostového jeřábu (pohybujícího se mezi sekcemi High Bay 4 a High Bay 3 v ose západ – východ). Háky druhého jeřábu (pohybujícího se v hlavní chodbě v ose jih – sever) byly připevněny ke zvedacím bodům na motorové sekci.
Zdroj: https://images-assets.nasa.gov
V pátek 11. června byl stupeň pomocí primárního jeřábu zvedán do výšky a za asistence druhého jeřábu byl současně překlápěn do svislé polohy. V této poloze byl druhý jeřáb odpojen. V sobotu 12. června byl pohybem hlavního jeřábu stupeň přemístěn do sekce High Bay 3 nad oba pomocné vzletové stupně SRB usazené na mobilní vypouštěcí plošině. Následně byl opatrně spuštěn mezi ně.
Další práce budou rozděleny na tři paralelně prováděné hlavní činnosti. Prvním úkolem je pevné spojení centrálního stupně s oběma boostery. Po pevném spojení bude dokončena renovace stupně. Budou provedeny veškeré práce, které nebylo nutné dělat ve vodorovné poloze. Půjde hlavně o dokončení opravy tepelné izolace a servis motorů. Nejviditelnější poškození pozorované během obou statických zážehů bylo na korkovém tepelném štítu na spodní části stupně. Jeho zuhelnatělá část byla odstraněna. Na mobilní vypouštěcí plošině bude ke spodní části stupně velmi dobrý přístup a obnova korkové izolace včetně nátěru bílou barvou bude ve svislé poloze, v blízkosti hlavních motorů, méně riskantní než při dosavadní horizontální orientaci stupně.
Souběžně s renovací budou po spojení centrálního stupně s boostery zahájeny i další práce. Stupeň bude připojen na systémy mobilní vypouštěcí plošiny. To umožní zapnout systémy stupně a zahájit jeho kontroly a testy. Bude možno vstoupit dovnitř motorové sekce, odvzdušnit potrubí a připojit je na systémy dvou čerpacích stojanů TSMU (Tail Service Mast Umbilicals), které jsou umístěny na podlaze plošiny.
Zdroj: https://64.media.tumblr.com
To ale není vše. Souběžně s renovací a připojováním na systémy plošiny bude pokračovat sestavování rakety. Nejprve bude k hornímu lemu centrálního stupně připojen kuželový adaptér LVSA. Připojení je aktuálně plánováno už na tento týden, ale závisí na dokončení pevného spojení centrálního stupně s boostery. Adaptér je již připraven v budově VAB. Po usazení na centrální stupeň bude k jejich sešroubování použito 360 šroubů.
V příštím týdnu má být do budovy VAB převezen horní stupeň ICPS. Stupeň je nyní v budově MPPF, kde byly dvě jeho nádrže systému řízení polohy RCS dne 4. června naplněny hydrazinem. Spoj mezi adaptérem LVSA a horním stupněm ICPS bude oddělitelný. Teprve poté, kdy bude ICPS usazen na LVSA, bude na sešroubované příruby mezi centrálním stupněm a LVSA aplikován postřik pěnové izolace.
Stejně důležitá jako strukturální spojení mezi prvky nosné rakety jsou i elektrická a datová spojení, která umožní počítačům v centrálním stupni komunikovat s avionikou v boosterech. V této fázi přijdou na řadu integrované komunikační testy. Horní stupeň ICPS má svůj vlastní počítačový a naváděcí systém, jehož úkolem je převzít řízení letu po oddělení centrálního stupně.
Ověřovací testy v budově VAB budou pokračovat testem obslužných ramen a integrovaným modálním testem. Pro tyto testy bude na raketu umístěn adaptér OSA (Orion Stage Adapter) a 34tunový hmotnostní simulátor Orionu a záchranné věžičky MSO (Mass Simulator for Orion).
Letový adaptér OSA však stále čeká na instalaci třinácti cubesatů, které nemusí být vzhledem k technickým a pandemickým problémům připraveny včas. Proto bylo rozhodnuto o záložní variantě využívající testovací exemplář adaptéru. Jeho použití při testech, které vyžadují simulátor Orionu, přinese týmům cubesatů několikatýdenní úlevu od napjatého harmonogramu.
Zdroj: https://live.staticflickr.com
Po sestavení SLS a připojení simulátoru Orionu bude možné dokončit rozhraní mezi obslužnou věží mobilní vypouštěcí plošiny a nosnou raketou. Z věže plošiny bude směrem ke stupni vyklopeno obslužné rameno CSITU (Core Stage Intertank Umbilical) a jeho kabely budou připojeny k intertanku stupně. Postupně budou vyklápěna i další ramena.
Do příslušných konektorů v jednotlivých částech rakety i simulátoru Orionu budou napojeny plnicí hadice a kabely z obslužných ramen plošiny. To umožní řídicímu středisku začít komunikovat s počítačovými systémy v raketě. Bude možno přistoupit k některým z větších testů, například k testu ověření rozhraní IVT (Interface Verification Test) a ke komunikačnímu end-to-end testu s nosnou raketou.
Poté, co systémy rakety včetně horního stupně projdou první fází testu IVT, bude proveden vizuálně viditelný test. Nejprve bude vyslán signál T-0. Úkolem testu bude zajistit odpojení kabelů a odklopení obslužných ramen. Půjde o simulaci stavu T-0 při startu rakety, kdy po zážehu vzletových motorů SRB bude nutno rychle uvolnit cestu startující raketě.
Test odpojení kabelů a odklopení ramen URRT (Umbilical Release and Retract) se bude týkat systémů obsluhujících motorovou sekci, intertank a přední lem centrálního stupně, stabilizátoru VSS omezujícího boční výkyvy rakety, ramene obsluhujícího horní stupeň ICPS i obslužného ramene pro servisní modul Orionu. Simulátor Orionu obsahuje pro tento účel desku s rozhraním pro připojení kabelů. Test se nebude týkat připojení ke dvěma spodním lemům boosterů.
Zdroj: https://www.nasaspaceflight.com
Až budou hadice a kabely zataženy zpět, bude proveden integrovaný modální test IMT (Integrated Modal Test). Během testu budou měřeny rezonanční frekvence plně sestavené rakety. Testem budou ověřeny její strukturální charakteristiky. Půjde o důležitý test nejen pro pracovníky zabývající se strukturálními vlastnostmi rakety, ale i pro týmy pro navigaci a řízení letu. Díky tomu, že Orion bude zastoupen maketou MSO, vyhne se riziku poškození během testu.
Po dokončení integrovaného modálního testu bude zahájena práce na odpojení simulátoru Orionu a na připojení letové kosmické lodě Orion. Spojení Orionu s SLS je plánováno nejdříve na polovinu srpna. Jakmile bude montáž rakety a kosmické lodi dokončena, budou následovat další týdny testování, aby bylo zajištěno, že SLS a Orion mezi sebou správně komunikují, stejně jako s pozemní infrastrukturou.
Základní harmonogram montáže a testů vede k letové připravenosti 22. listopadu. Tento harmonogram ale neobsahuje žádné časové rezervy a je zatížen vysokou mírou nejistoty. Harmonogram je stanoven s ohledem na startovní okno, které se otevírá 23. listopadu a zavírá 10. prosince.
Týmy pracující na analýze letové připravenosti propočítávají i další startovní okna a možnosti časových rezerv. O něco pravděpodobněji se jeví letová připravenost v dalším okně, které bude otevřeno od 21. prosince do 3. ledna. Třetí startovní okno bude trvat od 17. ledna do 30. ledna. Manažeři programu však vytvořili i časovou osu, která zohledňuje odhadovaný až čtyřměsíční rizikový faktor v nabalování zpoždění a která vede k letové připravenosti v březnu 2022.
Zdroj: https://images-assets.nasa.gov
Artemis II – pilotovaný oblet Měsíce
I tentokrát se podíváme také na to, jak pokročila příprava mise Artemis II, během níž se má Orion s posádkou vydat nejdříve v září 2023 na oblet Měsíce. A protože v části o Artemis I jsme se zaměřili hlavně na centrální stupeň rakety SLS, zůstaneme u tohoto tématu i nyní.
Výroba centrálního stupně probíhá v montážním zařízení NASA Michoud Assembly Facility v New Orleans. Ve vertikální integrační buňce D v budově 110 továrny probíhá integrace horní části stupně. Jako první byl 19. března do buňky vložen intertank. Dne 23. dubna byla k buňce přesunuta nádrž na kapalný kyslík. O pět dnů později byla nádrž zvednuta a umístěna na intertank.
Zdroj: https://images-assets.nasa.gov
Po sešroubování obou prvků byl 24. května na nádrž připojen přední lem. Spojenou sestavu nyní čeká v buňce D ještě další vybavování. Budou připojeny silové a datové kabely a další prvky nutné pro oživení a otestování integrovaných systémů sestavy. Mimo to budou v buňce D pokryty příruby mezi jednotlivými díly tepelně izolační pěnou.
Zdroj: https://images-assets.nasa.gov
29. dubna byla do sousední buňky v budově 110 vložena nádrž na kapalný vodík, aby zde byla umyta a osušena. Tento proces byl proveden v rámci přípravy na aplikaci tepelně izolační pěny. Dne 6. května byla nádrž přesunuta do buňky N v budově 131. Zde je na nádrž prováděn automatický nástřik pěnové izolace. Nádrž je umístěna v podpůrném zařízení, které s ní otáčí, zatímco stříkací pistole nanáší na vnější stranu nádrže pěnový materiál. Nejprve je pěna aplikována na obvodový plášť nádrže, následovat bude nanášení pěny na kupole na obou koncích nádrže.
(Druhá část článku, výhled na 3. čtvrtletí 2021, vyjde na začátku července)
