Testovací kampaň Green Run – srpen 2020

Na testovacím stanovišti ve Stennisově vesmírném středisku probíhají zkoušky letového exempláře centrálního stupně první rakety SLS. Nejedná se ale o vývojovou testovací sérii podobnou té, kterou provádí SpaceX s prototypy Starship. V Boca Chica jsou podle výsledků montáže, zážehů a demonstračních skoků průběžně prováděny změny a vylepšení dalších vývojových prototypů budoucí vícenásobně použitelné kosmické lodi. Testovaný centrální stupeň SLS je však přímo určený pro kosmickou misi a po dokončení zkoušek bude přepraven na Kennedyho vesmírné středisko. Tam bude integrován s dalšími stupni v raketu, jejímž úkolem bude vynést kosmickou loď Orion k misi na oběžnou dráhu Měsíce a zpět.

Týmy ve Stennisově středisku se tedy učí pracovat s reálným letovým hardwarem a snižovat rizika související s jeho blížící se kosmickou misí. Proto metodicky oživují a kontrolují stále více systémů stupně. Každý následující test vychází z předchozího testu, je delší než předchozí a mimo již otestovaný hardware testuje další systémy. Stupeň je doslova prošpikován stovkami senzorů. Kamery umístěné uvnitř motorové sekce a intertanku vizuálně dokumentují chování systémů stupně během testů. Tento exemplář centrálního stupně SLS je současně jediným, který kdy navštíví Stennisovo středisko.

Osm testů kampaně Green Run

Osm testů kampaně Green Run
Zdroj: https://pbs.twimg.com

Od poloviny července probíhal testovací případ 4. Práce musely být několikrát přerušeny kvůli COVID-19, a proto testy trvaly tři týdny. Během nich byla zkontrolována těsnost pohonného systému stupně. Funkčními zkouškami s použitím plynného dusíku byla ověřena provozní a tlaková integrita palivového potrubí. Během průchodu plynu byly sledovány úniky skrz špatné spoje. Byla zkontrolována i těsnost pneumatických tlakovacích systémů založených na bázi hélia. Podle očekávání bylo objeveno několik problémů s ventily a těsněními. Po nalezení netěsnících míst byly vady opraveny. V motorové sekci byla zkontrolována i funkčnost řízení ventilů se zaměřením na časování a odezvu ventilů na příkazy. Testovací případ byl dokončen 5. srpna.

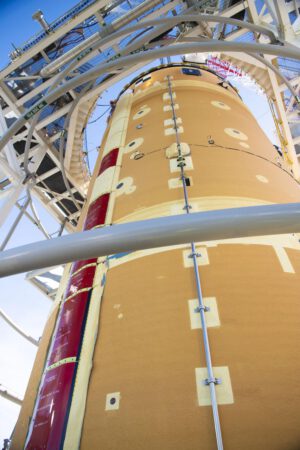

Horní část centrálního stupně – intertank, kyslíková nádrž a horní lem

Horní část centrálního stupně – intertank, kyslíková nádrž a horní lem
Zdroj: https://images-assets.nasa.gov

Po kontrole dat bude zahájen testovací případ 5. Účelem těchto zkoušek je zajistit, aby správně fungoval systém řízení vektoru tahu. Tento systém zahrnuje komponenty, které naklání čtyři motory RS-25. Během zkoušek budou aktivovány nejen všechny dříve testované systémy, ale zároveň budou natlakovány a prověřeny pneumatické a hydraulické systémy naklánění motorů. V rámci testovací sekvence bude kontrolována i těsnost systémů naklánění motorů, aby byla jistota, že jsou kabely a potrubí dobře izolovány. Protože bude zajištěna náležitá pneumatická podpora, budou i samotné motory uvedeny do pohotovosti a projdou zkouškou letové připravenosti – startovní sekvencí, sekvencí zastavení, kontrolou činnosti zažehovačů a ventilů.

Pracovníci střediska však v posledních dnech sledují dvě tropické bouře nazvané Marco a Laura, které by měly zasáhnout severní pobřeží Mexického zálivu – Marco v době vydání tohoto článku a Laura přibližně o 36 hodin později. Včera v 23 hodin našeho času Jim Bridenstine tweetoval, že testování je pozastaveno. Stupeň i testovací stanoviště jsou zajištěny, dokud bouře neprojdou a tým nebude moci bezpečně pokračovat v práci.

V září by měl být proveden i testovací případ 6. Test spočívá v odzkoušení odpočítávání ke startu začínající v T-10 minut. Během zkoušky odpočítávání, simulovaného doplňování paliva, tlakování nádrží a simulovaného zážehu motorů budou opět aktivovány systémy prověřené při předchozích testech. Test ověří připravenost stupně k ostrému sledu předstartovní sekvence.

Po dokončení budou zbývat dva poslední a nejkomplexnější testy. Plánované sekvenci tankování pohonných hmot, tedy testovacímu případu 7, se budeme podrobně věnovat v příštím dílu na konci září. A v říjnu si s předstihem popíšeme poslední chystaný test – osmiminutový zážeh čtyř motorů RS-25.

Zdroje informací:
https://twitter.com/
https://twitter.com/
https://www.nasaspaceflight.com/

Zdroje obrázků:
https://www.nasa.gov/sites/default/files/thumbnails/image/dsc_7579orig.jpg
https://pbs.twimg.com/media/Eev8slNWoAEZS6U?format=jpg
https://images-assets.nasa.gov/image/DSC_3309/DSC_3309~medium.jpg
