První stupeň, který úspěšně přistál na plošině Of Course I Still Love You po misi Thaicom-8, se úspěšně vrátil do přístavu Port Canaveral. Jednalo se opět o velmi náročnou misi na vysoce energetickou dráhu, takže úspěšné přistání nebylo vůbec jednoduché. Hned na první pohled je vidět, že stupeň nesedí na plošině kolmo, ale je nakloněný zhruba o pět stupňů. Na vině je velice tvrdé přistání, při kterém došlo na speciální deformační zóny uvnitř přistávacích nohou, které svou deformací pohltily energii nárazu. Dokonce panovaly obavy, že se nepodaří stupeň úspěšně dovézt do přístavu. Žádný kolaps se naštěstí nekonal a stupeň už je v bezpečí přístavu zajištěn pomocí jeřábu.
Když porovnáme pozici stupně ihned po přistání a po příjezdu do přístavu, je na první pohled vidět, že zde muselo dojít k pohybu. Zatímco těsně po přistání sedí stupeň téměř ve středu plošiny, na fotce z přístavu je u jejího kraje, přičemž se jedna jeho noha dokonce dotýká žlutého mantinelu. K posunu muselo dojít těsně po přistání, ještě než stačili technici stupeň přivázat pomocí popruhů k palubě.
Zdroj: http://c6.staticflickr.com/ (koláž: autor)

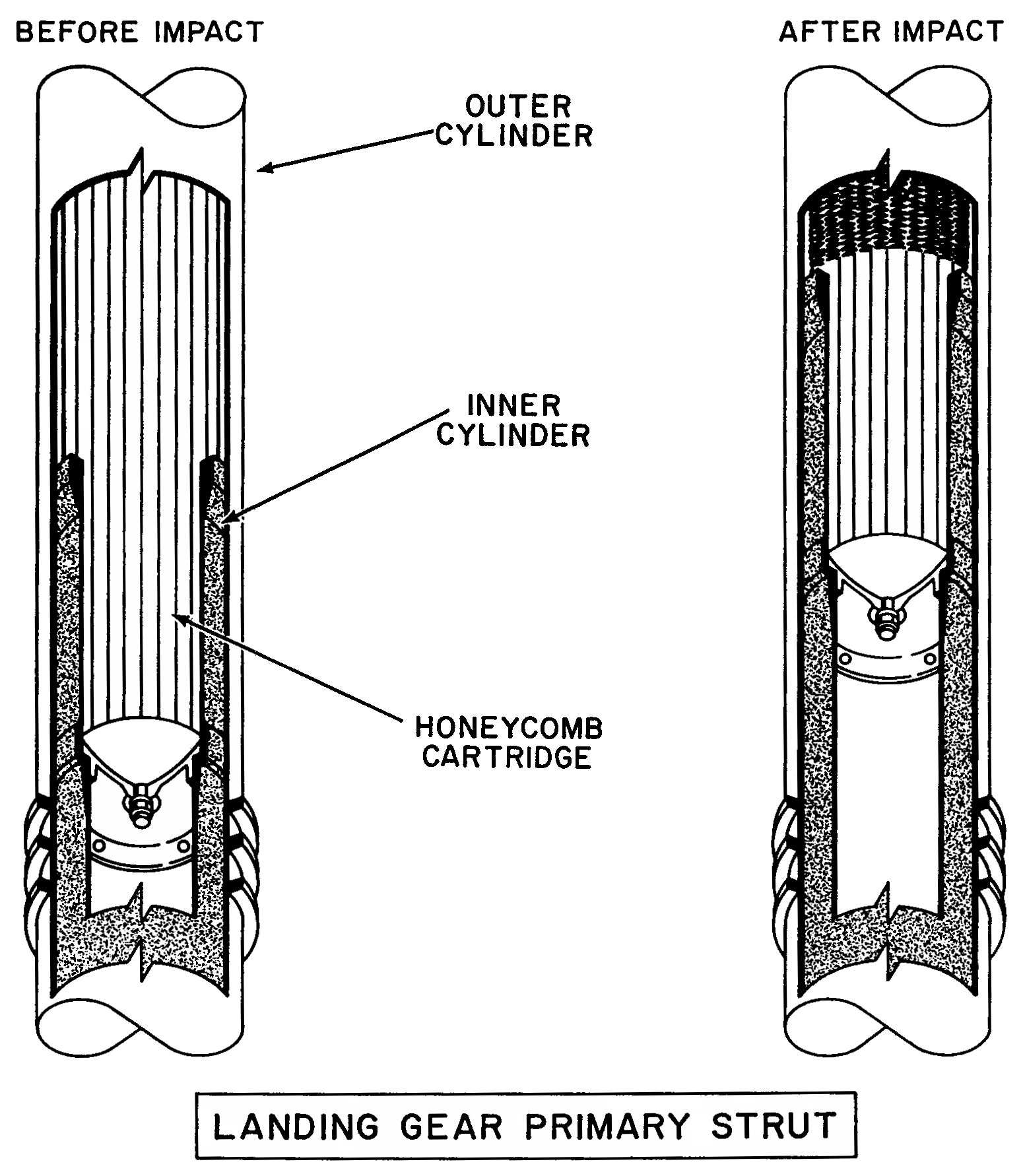

Na dalším obrázku je krásně vidět důvod náklonu stupně. Uvnitř přistávacích nohou je speciální hliníková struktura, podobná včelím plástvím (dále voština), která se při silném nárazu deformuje a absorbuje energii, podobně jako deformační zóny u automobilů. Velice podobná technologie byla použita i v nohou lunárního modulu. Elon Musk prohlásil, že výměna voštiny je poměrně jednoduchá a nepředstavuje problém pro znovupoužitelnost stupně.
Zdroj: http://forum.nasaspaceflight.com/ (MarekCyzio)
Zdroj: Koláž, http://forum.nasaspaceflight.com/ (MarekCyzio)
Zdroj: https://pbs.twimg.com/ (překlad: autor)
Zdroj: http://forum.nasaspaceflight.com/ (MarekCyzio)
Zdroj: http://forum.nasaspaceflight.com/ (MarekCyzio)
Zdroj: http://forum.nasaspaceflight.com/ (MarekCyzio)
Zdroj: http://forum.nasaspaceflight.com/ (MarekCyzio)
Zdroj: http://forum.nasaspaceflight.com/ (xtc)
Zdroj: https://c1.staticflickr.com/
Na posledním obrázku je patrné, že náraz odnesly nohy převážně na jedné straně, což vyústilo ve výsledné naklonění prvního stupně. Možná si vzpomínáte, že při posledních dvou příjezdech bylo možné sledovat práce na prvním stupni pomocí webkamery. Provozovatelé této služby se bohužel nepohodli s fanoušky SpaceX a online přenos prací na raketě nebudou dále poskytovat.
