Po neobvyklých seismických poruchách v Baltském moři bylo posléze objeveno několik netěsností v podmořských plynovodech Nord Stream 1 a 2 poblíž Dánska a Švédska. Později se ukázalo, že šlo o teroristický čin a někdo potrubí poškodil záměrně. Ani jeden z plynovodů v době výbuchů nepřepravoval plyn, ale přesto obsahovaly stlačený metan – hlavní složku zemního plynu, který vytryskl a vytvořil na mořské hladině široký proud bublin. Vzhledem k tomu, že nevysvětlený únik plynu vyvolává vážné pochybnosti o dopadu incidentu na životní prostředí, byla k charakterizaci úniku plynu bublajícího v Baltském moři povolána sada snímkovacích družic pro pozorování Země nesoucích optické a radarové zobrazovací přístroje. Získaná data mohou vědcům i vyšetřovatelům výrazně pomoci. ESA před několika týdny vydala shrnující článek, který je pateří i tohoto pojednání doplněném o nové poznatky. Je to další z řady ukázek využití družic v praxi.
Přestože se metan částečně rozpouští ve vodě a později se uvolňuje jako oxid uhličitý, není toxický, ale je druhým nejrozšířenějším antropogenním skleníkovým plynem v naší atmosféře, který způsobuje změnu klimatu. Jak plyn pod tlakem unikal porušeným potrubím a rychle se pohyboval směrem k mořské hladině, velikost bublinek plynu se s klesajícím tlakem zvětšovala. Po dosažení hladiny narušily velké bubliny plynu mořskou hladinu nad místem prasknutí potrubí. Znaky bublinek plynu na mořské hladině lze z vesmíru pozorovat několika způsoby.

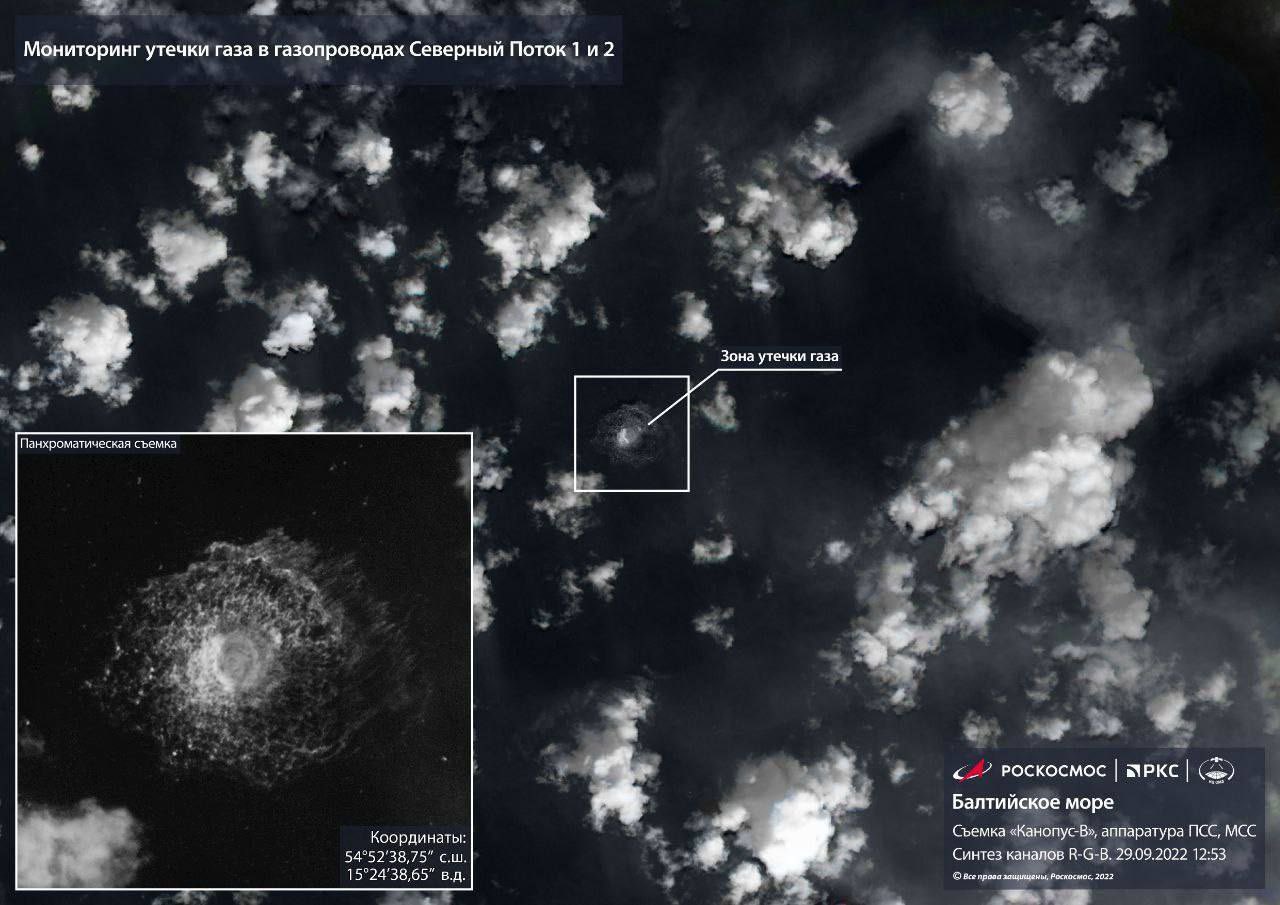

Vzhledem k přetrvávající oblačnosti nad oblastí se ukázalo, že pořizování snímků z optických družic je velmi obtížné. Snímky s vysokým rozlišením pořízené družicemi Pléiades Neo a Planet, které jsou součástí programu ESA Third Party Mission, ukázaly narušení v rozsahu 500 až 700 m na mořské hladině. O několik dní později bylo pozorováno výrazné zmenšení odhadovaného průměru metanové poruchy, jak se plyn z potrubí vyprazdňoval. Snímky pořízené družicí Copernicus Sentinel-2 a americkou misí Landsat-8 to později potvrdily. Takovéto poruchy způsobují nestandardní zvrásnění mořského povrchu, zvyšuje se zpětný rozptyl pozorovaný radarovými přístroji se syntetickou aperturou (SAR), které jsou na změny mořského povrchu v takovém měřítku mimořádně citlivé.
Patří mezi ně i přístroje na palubě družic Copernicus Sentinel-1 a konstelace ICEYE – první z nováčků, kteří se připojili k flotile přispívajících misí programu Copernicus. Vědecký pracovník ESA zaměřený na výzkum oceánů a ledů – Craig Donlon řekl: „Síla aktivních mikrovlnných radarových přístrojů spočívá v tom, že mohou sledovat stopy bublajícího metanu na povrchu oceánu skrze mraky v širokém rozsahu a s vysokým prostorovým rozlišením, což překonává jedno z hlavních omezení optických přístrojů. To umožňuje vytvořit úplnější obraz katastrofy a s ní spojeného načasování události.“
K jedné z trhlin došlo jihovýchodně od dánského ostrova Bornholm. Snímky ze sondy Sentinel-1 z 24. září neprokázaly žádné narušení vody. Družice z konstelace ICEYE, která nad oblastí prolétala 28. září večer, však pořídila snímek, na němž bylo vidět jasné narušení mořské hladiny někde nad trhlinou.
Příčinou poškození potrubí jsou zřejmě výbuchy, které seismologové zaregistrovali v Baltském moři nedaleko ostrova Bornholm v pondělí v 1:03 a v 18:03 středoevropského času. Provozovatel plynovodu oznámil také výrazný pokles tlaku v obou větvích. Do dnešních dnů se pouze spekuluje, kdo za výbuchy stojí. Dochází k vzájemným obviněním. Západ považuje za hlavního podezřelého Rusko, ale to vinnu striktně odmítá a chce kvůli incidentu svolat radu OSN. Abychom zůstali objektivní, ta dáváme prostor i vyjádření Moskvy. Ruská kosmická agentura Roskosmos zveřejnila fotografii pořízenou družicí Canopus-V zachycující oblast úniku metanu. Probíhá řada vyšetřování. Moskva se snaží svalit vinu na Západ a naznačuje, že viníkem by mohly být Spojené státy. Washington ale zavinění rázně odmítl. Vyšetřování ovšem i nadále pokračují a nezbývá než doufat, že skutečný viník bude odhalen a ponese zodpovědnost. Pořád ale zůstává více otázek než odpovědí. Jedna z dalších družic, která únik zaznamenala byla družice NASA Landsat 8. 29. září 2022. Snímky byly ihned k dispozici a analýza dat probíhala doslova v přímém přenosu. Tento druh měření je přitom novinkou, a ještě před lety bychom taková data neměli.
https://twitter.com/andrewg_baxter/status/1575635547993034752
A co uvolněný metan?
Přestože nám optické družice mohou poskytnout informace o poloměru metanu bublajícího nad vodou, poskytují jen málo informací o tom, kolik metanu se uvolnilo do atmosféry. Sledování metanu nad vodou je velmi obtížné, protože voda pohlcuje většinu slunečního světla v krátkovlnných infračervených vlnových délkách používaných pro dálkový průzkum metanu. To omezuje množství světla dopadajícího na senzor, a proto je měření koncentrace metanu nad mořem ve vysokých zeměpisných šířkách velmi obtížné.
Společnost GHGSat, která je lídrem v oblasti monitorování emisí metanu z vesmíru a je rovněž součástí programu ESA Third Party Mission Programme, pověřila své družice měřením úniku z plynovodu Nord Stream 2 pomocí své konstelace družic s vysokým rozlišením (přibližně 25 m). Celkově jich je na oběžné dráze šest. GHGSat-D (Claire), GHGSat-C1 (Iris), GHGSat-C2 (Hugo), GHGSat-C3, C4, a C5 známe jako Luca, a Penny. Díky tomu, že družice GHGSat získaly měření pod větším zorným úhlem, byly schopny zaměřit se na oblast, kde se sluneční světlo nejsilněji odráží od mořské hladiny – známé jako „bod odlesku“.
Dne 30. září činila odhadovaná míra emisí odvozená z prvního měření koncentrace metanu 79 000 kg za hodinu, což z něj činí největší únik metanu, který kdy družice GHGSat z jednoho bodového zdroje zaznamenala. Tato rychlost je extrémně vysoká, zejména s ohledem na to, že k ní došlo čtyři dny po prvním porušení, a jedná se pouze o jedno ze čtyř poškozených míst v potrubí. Ředitelka GHGSat pro Evropu Adina Gillespieová uvedla: „Média a svět se podle očekávání obrátily na vesmír, aby pochopily rozsah průmyslové katastrofy plynovodu Nord Stream. Zatímco čekáme na další prošetření příčin, družice GHGSat zareagovala rychle a naměřila 79 000 kg metanu za hodinu, který pochází z netěsností. Budeme pokračovat v úkolování družic GHGSat pro místa, kde se nachází Nord Stream, dokud emise nepřestaneme detekovat.“
Claus Zehner, manažer misí Copernicus Sentinel-5P, Altius a Flex dále zmiňuje: „V současné době je v provozu několik misí – Kromě družice GHGSat poskytla měření koncentrace metanu emitovaného tímto únikem z plynovodu také družice Copernicus Sentinel-2, což poukazuje na možnost synergického využití jak družic financovaných z veřejných zdrojů, tak komerčních družic.“
Dopad na životní prostředí
Přestože byly v té době oba kmeny plynovodu Nord Stream uzavřeny, obsahovaly dostatek plynu na to, aby se do ovzduší dostalo asi 300 000 tun metanu, což je více než dvojnásobek množství, které se během několika měsíců v letech 2015-2016 uvolnilo při úniku z podzemního úložiště z Aliso Canyon v Kalifornii. Ačkoli se jedná o velké množství, únik ze společnosti Nord Stream bledne ve srovnání s 80 miliony tun, které každoročně vypustí ropný a plynárenský průmysl. Nejnovější únik odpovídá zhruba jednomu a půl dni celosvětových emisí metanu. Stále je to však jeden z největších zaznamenaných úniků metanu v historii.
Pozorování metanu z družice Sentinel-5P umožňuje sledovat oblasti se zvýšenou koncentrací metanu ze silných bodových zdrojů po celém světě. Družicová pozorování jsou mocným nástrojem pro zlepšení odhadů intenzity emisí, umožňují sledovat jejich změny v čase a mohou také pomoci odhalit dosud neznámé zdroje emisí. Do budoucna se chystá mise Copernicus pro sledování antropogenního oxidu uhličitého v atmosféře (CO2M), která ponese spektrometr pro měření oxidu uhličitého v blízké infračervené oblasti, ale také metanu v atmosféře s dobrým prostorovým rozlišením. Tato mise poskytne EU jedinečný a nezávislý zdroj informací pro hodnocení účinnosti politických opatření a sledování jejich dopadu na dekarbonizaci Evropy a plnění národních cílů v oblasti snižování emisí. Yasjka Meijerová, vědecká pracovnice ESA pro atmosférické mise programu Copernicus, uvedla: „Mise CO2M poskytne globální pokrytí a má speciální režim nad vodou, pro zvýšení pozorované radiace záření pohledem směrem ke slunečního svitu, nicméně bude stejně omezen mraky.“ Družice se staly nástrojem porozumění dění na naší planetě a pomáhají i tam, kde by to člověk na první pohled vůbec nečekal. Získaná data týmy využijí pro vyšetřování, ale i monitoring vlivu na životní prostřední.
Článek vznikl z velké části překladem z tohoto zdroje: https://www.esa.int/Applications
Zdroje obrázků:
https://www.esa.int/var/esa/storage/image.jpg
https://www.esa.int/var/esa/storage/images/.png
https://www.esa.int/var/esa/storage/images.jpg
https://pbs.twimg.com/media/Fd12d6cXEAAljpg
https://www.esa.int/var/esa/storage/images/.jpg
https://www.esa.int/var/esa/storage/images.gif
