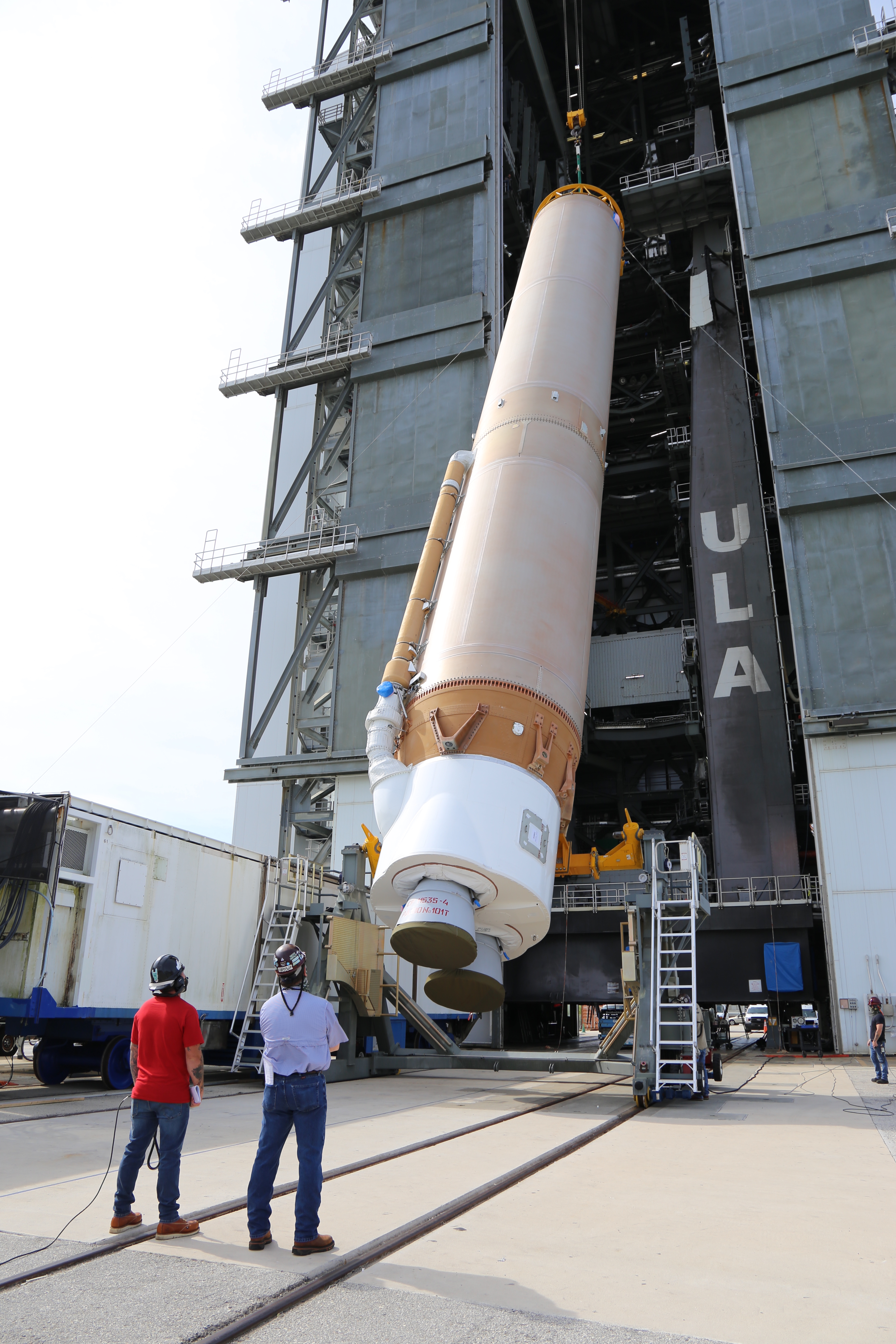

Technici firmy United Launch Alliance minulý týden ve čtvrtek zvedli první stupeň rakety Atlas V a usadili jej na mobilní vzletovou plošinu. Na Mysu Canaveral tak začala finální fáze příprav na start armádního miniraketoplánu X-37B, který je zatím plánován na 16. května. První stupeň Atlasu V měří na délku 32,6 metru a je typický svou bronzovou barvou. Technici jej ráno vyvezli z montážní haly ASOC (Atlas Spaceflight Operations Center) k věži VIF (Vertical Integration Facility), následovalo připojení k jeřábu a zvednutí. Stupeň vybavený ruským motorem RD-180 byl pak přemístěn do útrob obslužné věže, aby mohl být vzápětí opatrně spuštěn na vypouštěcí plošinu.
LVOS for #USSF7 is complete! Here’s a #ToryTimelapse of today’s operations pic.twitter.com/RNT9Tn4kht
— Tory Bruno (@torybruno) April 23, 2020
V sobotu 25. dubna pak k rampě dorazila sestava OVI (Off-site Vertical Integration), kterou tvoří mezistupňový adaptér, horní stupeň Centaur a spodní polovina aerodynamického krytu, která kryje i horní stupeň. Dříve se tyto jednotlivé díly ukládaly v obslužné věži VIF na raketu postupně, ale trvalo to dlouho a jeřáb měl pořád hodně práce. Postupem času proto ULA zvolila aktuálně používané řešení, kdy mimo rampu sestaví díly do jednoho celku a OVI pak najednou jeřáb usadí na první stupeň.
Zdroj: https://www.ulalaunch.com/
Poté začali technici provádět funkční zkoušky všech systémů rakety. Původně mělo ke startu nepilotovaného miniraketoplánu X-37B dojít až 20. května, ale z neupřesněných důvodů byl start uspíšen o 4 dny na 16. května. Celá mise měla formální označení AFSPC-7 a později došlo k přeznačení na USSF-7, což má odkazovat na vloni v prosinci založené Kosmické síly. Armáda disponuje dvěma exempláři X-37B, které postavila firma Boeing. Tato okřídlená kosmická loď je znovupoužitelná – startuje na vrcholku běžné nosné rakety, pak třeba i několik let pracuje na oběžné dráze Země a nakonec vstoupí do atmosféry a přistane na ranveji.
Miniraketoplán X-37B, někdy označován také zkratkou OTV (Orbital Test Vehicle), svým tvarem vzdáleně připomíná americké raketoplány. Jak již bylo uvedeno výše, na rozdíl od nich létá bez posádky – na oběžné dráze může provádět nejrůznější experimenty, ale také zvládne ze svého nákladového prostoru vypouštět družice. Mise, jejíž start je plánován na 16. května, bude již šestým startem X-37B, přičemž ta první začala v roce 2010. Zatím poslední mise tohoto miniraketoplánu skončila vloni 27. října přistáním na ranveji Kennedyho střediska – pro X-37B to byl návrat na zemský povrch po více než dvou letech (přesněji po 779 dnech).
Zdroj: http://spaceflight101.com
K dosavadním pěti startům tohoto armádního miniraketoplánu se čtyřikrát použila raketa Atlas V a jednou (v zatím posledním případě) Falcon 9. Experimenty, nacházející se na palubě X-37B pro šestou misi, jsou utajené. Oficiální místa uvádí pouze vágní formulace: „Primární úkoly X-37B jsou dvojí. Technologie znovupoužitelných kosmických lodí pro americkou kosmickou budoucnost a provádění experimentů, které je možné vrátit k vyhodnocení na Zemi.“ Ani po loňském návratu nebyla příslušná místa sdílnější: „Výrazná je především schopnost testovat v kosmickém prostoru nové systémy a moci je vrátit Zemi. Tato schopnost je pro program X-37B jedinečná – umožňuje Spojeným státům efektivněji rozvíjet schopnosti potřebné k udržení nadřazenosti v kosmické sféře.“
Miniraketoplán samotný měří na délku 8,9 metru a jeho křídla mají rozpětí 4,5 metru. Raketa Atlas V při této misi poletí v konfiguraci 501 – dostane tak aerodynamický kryt o průměru 5,4 metru vyráběný firmou RUAG Space, nebude mít žádné urychlovací stupně na tuhé pohonné látky a horní stupeň Centaur bude mít jeden motor RL-10 od firmy Aerojet Rocketdyne. Bude to již sedmé použití verze 501 a 84. start Atlasu V od roku 2002.
Zdroj: https://pbs.twimg.com
