Společnost Blue Origin se pochlubila dvěma fotkami prvního kompletně dokončeného motoru BE-4. Tato pohonná jednotka na kapalný kyslík a zkapalněný zemní plyn stále bojuje o nasazení na prvním stupni nově vyvíjené raketě Vulcan, kterou chystá společnost United Launch Alliance. Kromě toho by měl BE-4 najít uplatnění na silném nosiči New Glenn, který připravuje sama Blue Origin. První dokončený exemplář BE-4 ale rozhodně neznamená, že by vývoj v tomto směru skončil. Právě naopak – Jeff Bezos – hlava Blue Origin – oznámil, že má v závěrečné fázi výroby i druhý a třetí exemplář.
Zdroj: https://pbs.twimg.com
Motor BE-4 má mít nominální tah 2 400 kN – pro srovnání třeba motor Merlin 1D z raket Falcon 9 má tah 620 kN. Ve spalovací komoře by měl být tlak 13 400 kPa, což je zhruba polovina tlaku 26 000 kPa, který panuje ve spalovací komoře ruského motoru RD-180, který pohání první stupně raket Atlas V. Motor samotný je od začátku plánovaný tak, aby zvládal opakované používání. Blue Origin se netají tím, že by ráda dosáhla životního cyklu s 25 starty a přistáními. Motor tak dostal do vínku možnost restartování. Na prvním stupni rakety New Glenn má být sedm těchto motorů, přičemž první stupeň má přistávat podobně, jako to známe u SpaceX.

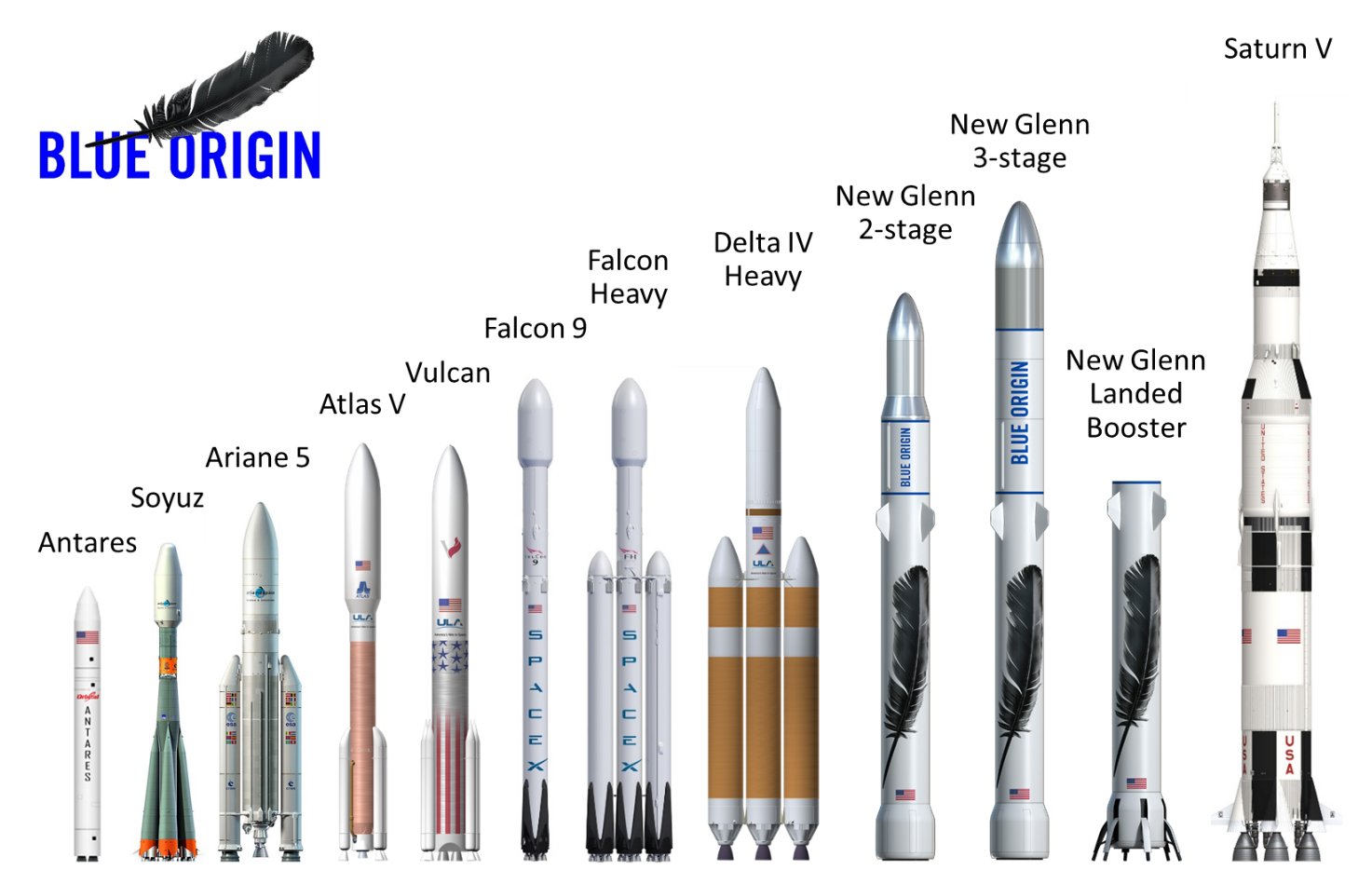

New Glenn má vzniknout hned ve dvou variantách – dvoustupňové a třístupňové. Průměr bude 7 metrů a na výšku má měřit 82 – 95 metrů – výška kolísá podle toho, zda jde o dvou-, nebo třístupňovou verzi. Druhý stupeň rakety New Glenn by měl také používat motor BE-4. Tentokrát zde ale najdeme pouze jediný motor. U třístupňové varianty bude doplněný ještě malý horní stupeň s jedním motorem BE-3, který se momentálně používá na suborbitálních New Shepardech.
Zdroj: https://pbs.twimg.com/
Firma Blue Origin pracovala na motoru BE-4 od roku 2011 a nyní mohou přijít zkušební zážehy. Na první fotce tohoto článku vidíme, že se motor někam přesouvá. Firma Blue Origin sice neuvedla kam, ale dá se očekávat, že míří do západního Texasu, kde má společnost svou základnu, na které může provádět statické zážehy a odkud startoval i jejich suborbitální nosič New Shepard.
Zdroj: https://pbs.twimg.com
Společnost ULA se zatím nerozhodla, zda na prvním stupni rakety Vulcan použije dva motory BE-4, nebo dva motory AR-1 od Aerojet Rocketdyne. Nástupce raket Atlas V má poprvé startovat v roce 2019 a podle dostupných informací se zdá, že by právě BE-4 měl být primárním kandidátem, zatímco AR-1 plní spíše roli zálohy.
Z technického hlediska je motor BE-4 řazen do kategorie „single-shaft oxygen-rich staged combustion“. To znamená, že jde o motor pracující s uzavřeným cyklem. Plyny, které se použijí k roztočení turbočerpadla, nejsou vyvedeny pryč, jako je tomu u otevřeného cyklu, který používají třeba motory Merlin. Právě naopak. Spaliny z turbočerpadla mají přebytek okysličovadla a jsou následně vedeny zpět ke spalovací komoře. Motor je díky tomu velmi efektivní a dokáže využít energetický potenciál veškerého paliva.
Když k tomu připočteme, že používá nový typ paliva, tedy LNG (Liquefied Natural Gas = zkapalněný zemní plyn), se kterým zatím není mnoho zkušeností, dojdeme k výsledku, že motor BE-4 představuje velmi zajímavý technologický výtvor, který nám v dalších letech může přinést mnoho zajímavých momentů. Podle tohoto Bezosova tweetu se navíc zdá, že firma už získala prvního zákazníka pro New Glenn. Vynesení družice si objednala zřejmě společnost Eutelsat.
Zdroje informací:
http://forum.kosmonautix.cz/
https://en.wikipedia.org/
https://twitter.com/
http://www.theverge.com/
Zdroje informací:
https://pbs.twimg.com/media/C6PVqvpWMAIDq4V?format=jpg&name=large
https://pbs.twimg.com/media/C6PUsspWYAAVu1Z?format=jpg&name=large
https://pbs.twimg.com/media/CsKBCT2WIAAFHSi.jpg:orig
https://pbs.twimg.com/media/CaOUsfsUMAAAqpY.jpg:orig
