Ze startů a následovných pokusů o přistání raket SpaceX se postupně stávají jedny z nejsledovanějších událostí v kosmonautice. Jinak tomu nebylo ani při posledním pokusu o start. Vylepšený Falcon 9 byl připraven na startovací rampě už v noci ze středy na čtvrtek. Odpočet byl ale zastaven 34 minut před plánovaným startem, ještě před začátkem našeho přímého přenosu. Situace se opakovala o 24 hodin později, v noci ze čtvrtka na pátek. Tentokrát už jste mohli sledovat celé dění v přímém přenosu. Odpočet byl opět zastaven, tentokrát jen minutu a 41 vteřin před startem. I když bylo startovní okno dlouhé celých 97 minut, tým SpaceX se rozhodl pro úplné zrušení pokusu o start.

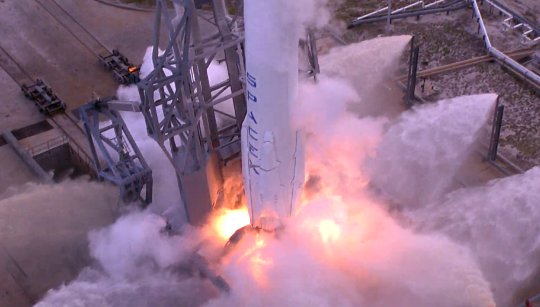

Firma SpaceX je proslulá velmi levnými raketami, inovativními technologiemi a pokusy o znovupoužitelnost. Bohužel je ale také známa častým rušením a odkládáním svých startů. Těmito porodními bolestmi trpí i jejich nejnovější verze rakety Falcon 9, zvaná FT (Full Thrust – plný tah). Ta zatím letěla pouze jednou, během mise OG2, kdy předvedla ukázkový start i přistání zpátky na pevnině. Před startem nastaly komplikace při přípravě na statický zážeh, který musel být několikrát odložen, což způsobilo i posunutí samotného startu. Největší problémy působil tekutý kyslík, který je v nové verzi Falconu podchlazen až na -207°, přičemž jeho bod varu je jen -183°C.
Zdroj: https://pbs.twimg.com/
To se může zdát jen jako malý rozdíl, ale těch několik stupňů je celkem zásadních. Pokud vezmeme v úvahu standardní raketu, která používá kyslík podchlazený na -183°C, tak je situace mnohem jednodušší. Tekutý kyslík se nikdy neohřeje nad -183°C, pouze se bude pomalu vypařovat. Stejně jako se voda v hrnci neohřeje na vyšší teplotu než 100°C (Pokud tedy pomineme tlakové hrnce, raketa přebytečné plyny upouští, aby se v ní nezvyšoval tlak). Před startem tedy stačí jenom kyslík postupně doplňovat, podle toho jak se odpařuje. Když je ale v raketě použit podchlazený kyslík, jeho teplota začne ihned po natankování růst, až na teplotu varu. Tím se také vytrácí výhoda podchlazeného paliva, vyšší hustota. Právě z tohoto důvodu začíná SpaceX tankovat raketu teprve 30 minut před samotným startem, aby se minimalizoval čas, který má palivo na ohřev.
Zdroj: https://pbs.twimg.com/
A jak už psal na našem fóru Agamemnon, toto znamená, že při každém trochu delším pozdržení startu je nutné celou raketu vypustit a opět natankovat nově podchlazeným palivem, což je relativně časově náročná procedura, takže pokud není startovní okno dostatečně dlouhé, jakékoliv pozdržení může vést k odsunu celého startu. První pokus v noci ze středy na čtvrtek byl zrušen 34 minut před startem, což znamená, že tankování samotné ještě ani nezačalo. Důvodem bylo špatné počasí, konkrétně pak silné větry ve vyšších částech atmosféry. Neoficiální informace pak hovoří o problému na nespecifikovaném pozemním zařízení, který by mohl, stejně jako při problémech mise OG-2, souviset s podchlazeným palivem.
Pro další pokus v noci ze čtvrtka na pátek už vypadalo počasí lépe, poslední předstartovní předpověď dávala zelenou na 80 %. Odpočet byl ale přerušen minutu a 41 sekund před startem a celý pokus byl následně zrušen, i když startovní okno bylo celkem dlouhé. Tentokrát bylo důvodem přerušení moc pomalé tankování tekutého kyslíku, které by nebylo dokončeno včas před startem. Možná se může zdát, že tyto problémy SpaceX zveličuje a že kdyby startovali s trochu teplejším palivem, tak by se zas tolik nestalo. Opak je ale pravdou, raketa tentokrát vynáší velmi těžký satelit na náročnou dráhu přechodovou ke geostacionární a pokud má být alespoň nějaká šance pro přistání prvního stupně, musí mít raketa k dispozici všech 100 % svého výkonu a paliva.
Zdroj: http://spaceflight101.com/
Právě proto musí při startovací sekvenci všechno vyjít přesně podle plánu. I tak si ale SpaceX přichystala speciální letový profil pro přistávající první stupeň, aby bylo ušetřeno co nejvíce paliva. Při normálním pokusu o přistání jsou provedeny celkem tři zážehy. První nastává ještě když je stupeň technicky ve vesmíru, hoří při něm tři motory a jeho účelem je raketu zpomalit a nasměřovat do přistávací oblasti. Druhý zážeh pak přichází při vstupu do atmosféry, opět se zapálí tři motory a zpomalí raketu aby se snížilo její aerodynamické namáhání. Poslední zážeh pak provádí jediný motor a ten už zajistí hladké přistání. Pro misi SES-9 je ale profil značně upraven. Pro ušetření paliva byl úplně vypuštěn první zážeh, což znamená že se bude stupeň vracet po balistické trajektorii. Jeho rychlost bude při vstupu do atmosféry mnohem vyšší, takže bude stupeň mnohem více namáhán. Samotný přistávací zážeh bude také pozměněn, místo jednoho motoru jich bude hořet hned několik. Stupeň bude tedy přistávat s mnohem vyšším přetížením, čímž se sice ušetří palivo kvůli nižším gravitačním ztrátám, ale prostor pro chybu zde bude absolutně minimální.
Termín dalšího pokusu o start zatím nebyl oznámen, ale nebude to dříve než 29. února 0:46 našeho času s možným odkladem na další den. Firma SES ale uvádí, že se existuje možnost odsunu až na 3. března, což SpaceX nepotvrdila. Každopádně pro vás opět naplánujeme česky komentovaný přímý přenos. Podle nových informací o změněném profilu přistání není divu, že SpaceX neočekává úspěšné přistání. První stupeň se proletí jako na horské dráze a není ani vyloučena možnost, že se při vstupu do atmosféry rozpadne. Také se ukazuje, že technologie podchlazeného paliva není vůbec jednoduchá na zvládnutí, ale doufejme, že se jedná pouze o porodní problémy které budou do budoucnosti vyřešeny.
Zdroj: https://scontent-vie1-1.xx.fbcdn.net/
Zdroje informací:
http://www.nasaspaceflight.com/
http://spaceflight101.com/
https://twitter.com/
http://forum.kosmonautix.cz/
Zdroje obrázků:
https://scontent.cdninstagram.com/…911357503_n.jpg
https://pbs.twimg.com/media/Cb2vuUcUUAAkqiE.jpg
https://pbs.twimg.com/media/CcGSbH3WEAENu1e.jpg
http://spaceflight101.com/…/SES-9_Boeing_Satellite_Systems_2.jpg
https://scontent-vie1-1.xx.fbcdn.net/…7318986750860806812_o.jpg
